Při používání Automatické kótovací schéma lze určit typ tolerance Plus a mínus, nebo Geometrická. Tato možnost ovlivňuje typy tolerance použité k ovládání umístění přidání, kuželů, děr, vrubů, drážek a šířek, stejně jako kapes a profilových prvků. V případě geometrického tolerování, tolerance také ovládají vazby mezi značkami základny.
Tolerování plus a mínus

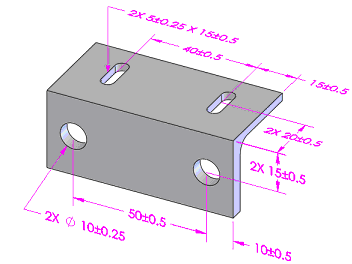

Prvky velikosti jsou umístěny spolu s lineárními kótami, pokud jsou rovnoběžné s jedním odkazovaným prvkem.

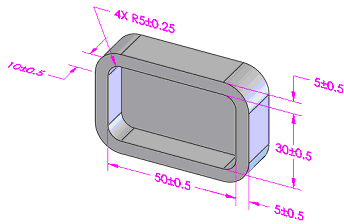

Kapsy jsou umístěny spolu s lineárními kótami, pokud jsou stěnové prvky rovnoběžné s jedním odkazovaným prvkem. Zaoblení, zkosení a hloubka kapsy jsou okótovány pro velikost.
Profilové prvky nejsou okótovány.
Geometrické tolerování

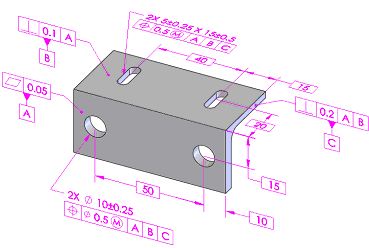

Prvky velikosti jsou umístěné s tolerancemi polohy a házení, což je definováno typem dílu (prizmatický nebo soustružený).

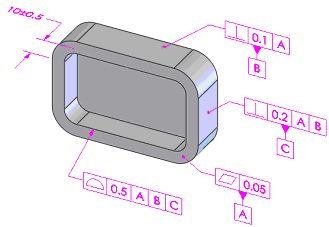

Kapsy jsou umístěné s tolerancemi profilu, včetně zaoblení a zkosení vytvořených na stěnách kapsy. Hloubka kapsy je okótovaná zvlášť.
Profilové značky jsou umístěné spolu s tolerancemi profilu.
Jsou vypočítány tolerance pro výběry základny, aby bylo možné ovládat jejich vzájemné vazby. Následující obrázek zobrazuje výsledek, kde přední rovina (A) je primární, střední díra (B) je sekundární a vrub (C) je terciární, pro ovládání pole děr 4X.
