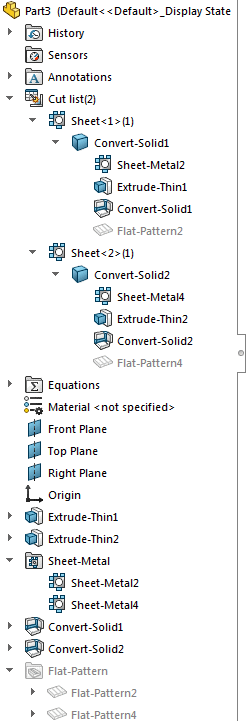

K prvkům vícetělového plechového dílu máte přístup v hlavním stromu FeatureManager nebo v tabulce řezů přidané k vrcholu stromu. Prvky jsou trasovány v obou.
Prvky, které přidáte pro vytvoření vícetělového dílu, jsou zobrazeny zvlášť v tabulce přířezů a jako nové prvky v hlavním stromu prvků FeatureManager.
Pokud například chcete vytvořit vícetělový díl pomocí Převést na plechový pro přidání plechových těl, jsou prvky Převést objem přidány ke stromu prvků FeatureManager, když jsou vytvořeny, a do tabulky přířezů se přidají reprezentace těl. Ve verzi SOLIDWORKS 2013 a novější jsou dvě samostatné nadřazené složky (Plechové díly
a Rozvinutý tvar
), které obsahují plechová těla a jejich rozvinuté tvary.
Když vytvoříte ze stávajícího plechového těla nové plechové tělo, objeví se v nadřazené složce pro plechové díly stromu FeatureManager pouze jeden prvek
Plechový díl
. Pokud například vytvoříte pole z plechového těla, takže místo jednoho plechového těla získáte tři těla, budou parametry plechových dílů těchto tří těl řízeny jediným uzlem plechového dílu odpovídajícím třem výsledným tělům.
Spojíte-li dvě stávající plechová těla do jednoho, objeví se v nadřazené složce pro plechové díly stromu FeatureManager dva prvky Plechový díl
. Přestože nyní existuje pouze jedno tělo, zachová si druhé tělo svoje vlastní parametry plechového dílu.
Plechový prvek, který odpovídá prvnímu tělu, řídí geometrii tohoto prvního těla i veškerou novou geometrii prvku přidanou ke spojenému tělu.
Plechový prvek, který odpovídá druhému tělu, je zobrazen odsazeně vůči plechovému prvku odpovídajícímu prvnímu tělu.
Tento prvek řídí pouze geometrii druhého těla (tloušťku a poloměr ohybu).
V tabulce přířezů:
- Každé tělo má svou vlastní definici plechu.
Název těla je přejat z posledního prvku přidaného k tomuto tělu.
- Rozbalení reprezentace těla pro přístup a úpravu prvků.
Ačkoliv není možné rozbalit prvek, abyste viděli jeho skicu, je možné skicu upravit klepnutím pravým tlačítkem na prvek a klepnutím na možnost Upravit skicu
.
- Můžete použít menu pod pravým tlačítkem myši pro přiřazení definice vlastního materiálu a izolaci nebo rozvinutí vybraného těla.
- Rozvinutý tvar určitý pro tělo se objeví na spodní části seznamu prvků.
V hlavním stromu FeatureManager:
- Všechny prvky, které se používaly pro vytvoření vícetělového dílu jsou uvedeny v pořadí, ve kterém byly vytvořeny.
- Můžete upravit prvky z hlavního stromu prvků FeatureManager nebo z tabulky přířezů.
- Strom FeatureManager je zakončen odděleným rozvinutým tvarem pro každé tělo ve vícetělovém dílu.
- Pokud používáte funkci Vložit díl pro přidání těl k dílu, je kromě přidání reprezentace těl do tabulky přířezů přidán také uzel pro každé nové tělo v hlavním stromu prvků.
