Hierarchie vzhledu

V části můžete přidat vzhledy k plochám, prvkům, tělům a dílu samotnému. V sestavě můžete přidat vzhledy k součástem.

U vzhledů se používá hierarchie, která je založena na tom, kde jsou přiřazeny modelu.

  • Vzhled plochy je viditelná dokonce tehdy, pokud má rodičovský prvek přiřazený vzhled.
  • Vzhled prvku je viditelný dokonce tehdy, pokud má rodičovské tělo přiřazený vzhled.
  • Vzhled těla je viditelný dokonce tehdy, pokud má rodičovský díl přiřazený vzhled.
  • Vzhled součásti (pouze sestavy) potlačí všechna přiřazení vzhledu v plochách, prvcích, tělech nebo dílech součásti.

Následující příklad popisuje hierarchii vzhledu.

V panelu úloh přejděte k záložce Vzhledy a přetáhněte vzhled k modelu. Objeví se náhled vzhledu.
Když pustíte tlačítko myši, objeví se místní panel nástrojů. Když přesunete ukazatel nad každou položku panelu nástrojů, zobrazí se náhled vzhledu použitý na tuto oblast modelu.
Použití vzhledu na plochu.

Použití vzhledu na prvek.

Výsledek: Prvek přebírá nový vzhled kromě míst, kde je vzhled potlačen určením plochy.
Použití vzhledu na tělo.

Výsledek: tělo přebírá nový vzhled kromě míst, kde je vzhled potlačen určením prvku nebo plochy.
Použití vzhledu na celý díl.

Výsledek: díl přebírá nový vzhled kromě míst, kde je vzhled potlačen určením těla, prvku nebo plochy.

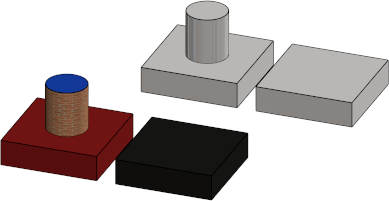

Pokud sestava obsahuje dvě identické součásti, přiřaďte vzhled pouze této instanci součásti.

Výsledek: Součást převezme nový vzhled. Díl bez přiřazené součásti zobrazí vzhled určený na úrovni dílu nebo pod ní.
