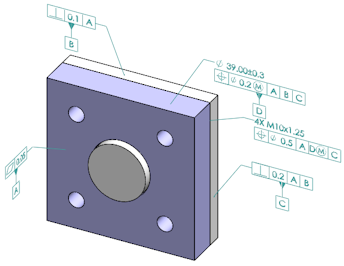

Pomocí nástroje DimXpert lze automaticky vložit popisy jedné nebo dvou součástí v sestavě pevného nebo plovoucího šroubu.
Software používá popisy ze zdrojové součásti k vytváření popisů na cílové součásti. Software používá při výpočtu tolerancí vzorce pro fixní a plovoucí upevňovací prvky definované v normě ASME Y14.5.
Chcete pomocí nástroje DimXpert automaticky vkládat popisy k jedné nebo dvěma součástem v sestavě pevného nebo plovoucího šroubu, postupujte takto:
- Klikněte na .

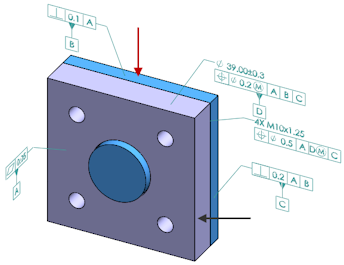

- V části Zdroj vyberte zdrojovou součást (červená šipka).
- V části Cíl vyberte cílovou součást (černá šipka).

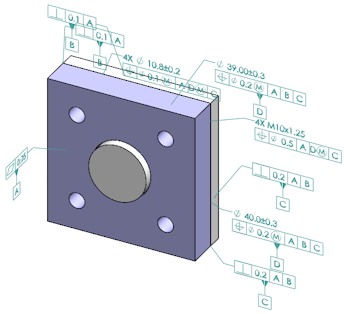

- Klikněte na
.
