Automatické ohraničení

Nástroj Automatické ohraničení umožňuje ovládat každý aspekt ohraničení formátu listu, a to včetně rozvržení zóny a velikosti ohraničení.

Při použití nástroje Automatické ohraničení se automaticky aktualizují ohraničení a zóny, aby odpovídaly změnám na záložce Parametry zóny dialogového okna Vlastnosti listu, aniž by bylo potřeba ručně upravovat formát listu. Můžete také zahrnout oblasti Masky okrajů, kde se nezobrazují prvky formátování, jako jsou štítky a oddělovače. To je užitečné, pokud chcete na listu vytvořit masku oblasti pro poznámky.

Chcete-li použít nástroj Automatické ohraničení, postupujte takto:

  1. Ve výkresu klepněte na Upravit formát listu (panel nástrojů Formát listu).
  2. Klepněte na Automatické ohraničení (panel nástrojů Formát listu).
  3. Nastavte následující možnosti:
    • Na první stránce správce PropertyManager Automatické ohraničení, vyberte položky, které chcete odstranit z formátu listu. Například můžete odstranit existující položky formátu před vytvořením nového inteligentního ohraničení.
      Když použijete nástroj Automatické ohraničení, ohraničení a oddělovače zón se automaticky zarovnají a aktualizují podle existujících zón.
    • Na druhé stránce definujete okraje, ohraničení a zóny.

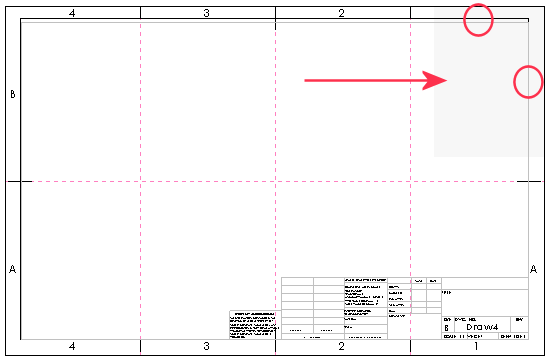

    • Na třetí stránce definujete oblasti maskování okrajů pro štítky a oddělovače zón, které poskytují užitečné umístění pro poznámky. V tomto příkladu oblast maskovaných okrajů zahrnuje štítky v pravé horní zóně.

  4. Klepněte na .

Vytvoření rozvržení zóny

Tento příklad používá formát listu B (ANSI) Na šířku. Nejprve odstraňte stávající štítky a oddělovače zóny. Potom přidáním nových informací zóny vytvořte čtyři řádky a šest sloupců.

Chcete-li zobrazit nebo skrýt čáry zón výkresu, klikněte na Zobrazit > Uživatelské rozhraní > Úsečky zón.

Postup vytvoření rozložení zóny:

  1. Vytvořte nový výkres a vyberte formát (velikost) listu B (ANSI) Na šířku.
  2. Klepněte na Upravit formát listu (panel nástrojů Formát listu).
  3. Klepněte na Automatické ohraničení (panel nástrojů Formát listu).
  4. Při odstraňování existujících štítků a oddělovačů zón na první stránce správce PropertyManager vyberte písmena zóny a oddělovače zóny, které chcete odstranit. Když vyberete písmena a oddělovače, poznámky a čáry se zobrazí v seznamu Odstranit seznam.
    Tyto entity nebudou odstraněny z listu, dokud neklepnete na .
  5. Klepněte na .
  6. V části Velikost zóny vyberte Rovnoměrná velikost a nastavte Řádky na 4 a Sloupce na 6.
  7. V části Formátování zón proveďte:
    1. Vyberte Zobrazit oddělovače zón.
    2. Nastavte možnost Délka oddělovače zóny na 0,25 palce.
    3. Nastavte možnost Délka oddělovače vnější středové zóny na 0,25 palce.
    4. Nastavte možnost Délka oddělovače vnitřní středové zóny na 0,25 palce.
    5. V části Štítky zón vyberte Zobrazit sloupce a Zobrazit řádky.
  8. Klepněte na .
  9. V části Maska okrajů klepněte na Plus .
  10. V grafické ploše můžete změnit velikost masky a přetáhnout ji nad jmenovky pohledů a oddělovače zón, a tak je maskovat.
  11. Klepněte na .
  12. Klepněte na možnost Upravit, > Formát listu nebo klepněte pravým tlačítkem na libovolné prázdné místo v listu výkresu nebo ikonu listu ve stromu FeatureManager a vyberte Upravit list.
Po vytvoření ohraničení a oddělovačů zóny s použitím nástroje Automatické ohraničení, se veškeré změny zón provedené s použitím tohoto nástroje nebo funkce Vlastnosti listu > Parametry zóny automaticky aktualizují.
