Skrytí a zobrazení těl

Přepínání viditelnosti těl

Viditelnost objemových a povrchových těl můžete přepnout tak, že přesunete ukazatel na tělo v grafické ploše a klepnete na Tab pro skrytí nebo Shift + Tab pro zobrazení.

Kromě toho můžete zobrazit jedno nebo více skrytých těl tak, že přesunete ukazatel do grafické plochy a stisknete a podržíte Ctrl + Shift + Tab. Skrytá těla se dočasně zobrazí jako průsvitná a klepnutím můžete změnit jejich zobrazení.
Tento zástupce funguje pouze pro součásti sestavy. Nefunguje na podřízená těla v těchto součástech.

Pokud chcete těmto akcím přiřadit jiné klávesové zkratky, klikněte na Nástroje > Upravit.

Výběr skrytá těla

Chcete-li vybrat skrytá těla a zobrazit je:

  1. Klikněte pravým tlačítkem do grafické plochy a vyberte Zobrazit skrytá těla.
    Nyní se zobrazí všechna těla, která byla skrytá, a skryjí se všechna těla, která byla zobrazená.
    Příkaz Zobrazit skrytá těla je k dispozici pro přidání do panelů nástrojů a CommandManageru. Klikněte na Nástroje > Upravit . Na záložce Příkazy klikněte na položku Prvky a přetáhněte možnost Zobrazit skrytá těla do požadovaného umístění.
  2. V dialogovém okně klepněte na Ukončit Zobrazit-Skrýt.
    Původně vybraný vícetělový díl se znovu zobrazí.

Izolovat ve vícetělových dílech

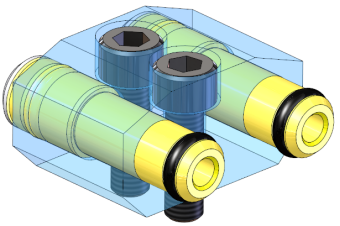

Ve vícetělových dílech, příkaz Izolovat nastaví všechna těla kromě vybraných tak, aby byly skryté nebo průhledné, což umožňuje se zaměřit na vybraná těla. Když ukončíte příkaz Izolovat, vrátí se zobrazení do původního stavu, aniž by došlo k trvalým změnám.

Izolování těl:

  1. Vyberte těla, která chcete izolovat.
  2. Klepněte na nabídku Zobrazit > Zobrazení > Izolovat nebo klepněte pravým tlačítkem a vyberte možnost Izolovat.
  3. Na místním panelu nástrojů Izolovat, můžete klepnutím na jednu z následujících možností změnit Zobrazení odstraněných těl:
    Průhledný
    Skrytý
  4. Volitelně lze klepnout na možnost Uložit jako stav zobrazení, aby se charakteristiky zobrazení uložily do nového stavu zobrazení.
  5. Po dokončení práce s izolovanými těly, klepněte na Ukončit izolování.
    Model se vrátí do původního stavu zobrazení.
