Při vytváření nebo úpravě dělicích povrchů v ručním režimu můžete upravovat směry povrchů vytvořené příkazem Dělicí povrch.
PropertyManager Dělicí povrchy otevřete jedním z následujících způsobů:
- Klepněte na Dělicí povrchy
(Panel nástrojů Nástroje pro formy).
- Klikněte na .
- Ve stromu návrhu FeatureManager vyberte prvek Dělicí povrch a klepněte na Upravit prvek
.
Ruční režim pro dělicí povrchy aktivujete ve správci PropertyManager v položce Možnosti výběrem možnosti Ruční režim.
Dělicí povrch můžete upravit následovně:
- Přetažením ovladače zabraňte průniku překrývajících se povrchů.
- Oprava povrchové oblasti mezi dvěma vrcholy a určení záplaty:
- Klepněte pravým tlačítkem na vrchol na hraně dílu a vyberte možnost Začátek oblasti záplaty plochy.
- Klepněte pravým tlačítkem na druhý vrchol na hraně dílu a vyberte možnost Konec oblasti záplaty plochy.
|

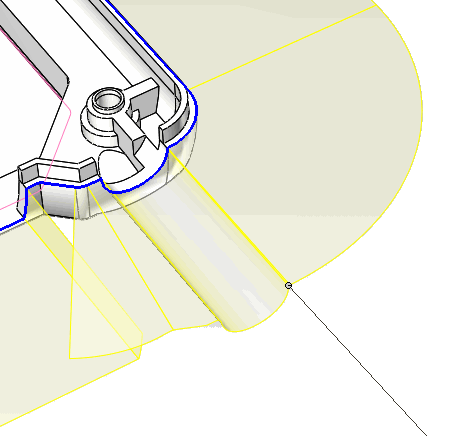

| Dělicí povrch vytvořený bez ručního režimu obsahuje přímky křížení povrchů |
 |

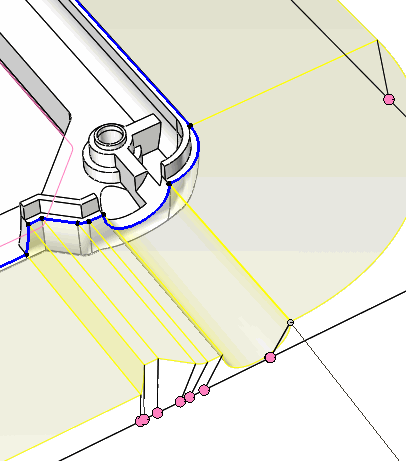

| Ruční režim vytvoří ovladače pro posun přímek povrchu |
