Pomocí nástroje Pohled na přerušený model
můžete pro jednotlivé pohledy výkresu vytvořit 3D přerušený pohled modelu založený na konfiguraci.
Můžete vytvořit přerušený pohled modelu pro izometrickou orientaci s tradičními přerušenými tvary včetně přesného zobrazení přerušení potrubí. Tímto způsobem dojde ke správnému přerušení zahnutých dílů a izometrického pohledu výkresu.
|

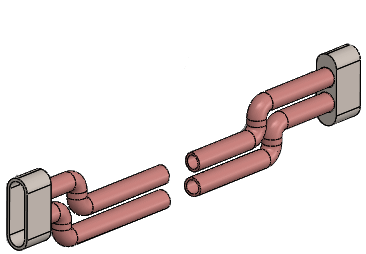

| Přerušení v sestavě |
|

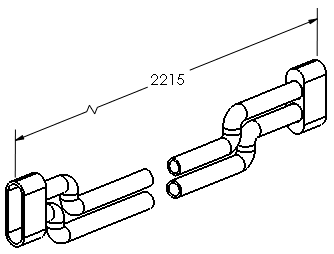

| Přerušení ve výkresu |
Zobrazení pohledu na přerušený model ve výkresu:
- Vyberte pohled výkresu modelu, který obsahuje pohled na přerušený model.
- Proveďte jednu z následujících operací:
- Ve správci PropertyManager Pohled výkresu vyberte v nabídce Referenční konfigurace možnost Zobrazit v rozloženém stavu nebo jako přerušený model.
- Pravým tlačítkem klepněte na pohled výkresu a vyberte Vlastnosti. V dialogovém okně vyberte v části Informace o konfiguraci možnost Zobrazit v rozloženém stavu nebo jako přerušený model a klepněte na OK.
