Vlastnosti řezu

Pomocí této funkce si můžete vyhodnotit vlastnosti řezů mnohonásobných ploch a skic, které leží v rovnoběžných rovinách.

Jednotlivé entity můžete vyhodnotit, aniž byste si zavřeli dialogové okno Vlastnosti řezů. Zrušte výběry, poté vyberte entitu a klepněte na Přepočítat.

Když vyhodnocujete více než jednu entitu, první vybraná plocha definuje rovinu pro výpočet vlastnosti řezu.

Zobrazení vlastností řezu pro více entit

Zobrazení vlastností řezů pro více entit:

  1. Vyberte libovolné entity, které leží na rovnoběžných rovinách:
    • jedna nebo více rovinných ploch modelu
    • plocha na rovině řezu
    • šrafovaná plocha řezu v pohledu řezu výkresu
    • skica (klepněte na skicu ve stromu FeatureManager nebo klepněte pravým tlačítkem na prvek a vyberte Zobrazit skicu)
  2. Klikněte na možnost Vlastnosti řezu (panel nástrojů Nástroje) nebo na možnost Nástroje > Analýzy > Vlastnosti řezu.
    Výsledky se zobrazí v dialogovém okně Vlastnosti řezů.
Prozkoumejte pouzdro válcové nápravy pomocí všeprotínajícího válcového řezu, který vytvoří otevřený průřez.

Moment setrvačnosti se vypočítá jako integrace konečných prvků hmoty a jejich vzdálenost k ose rotace. Rovina řezu nemá tloušťku, takže ani hmotu. Výpočet je však možný jako integrace prvků konečné plochy.

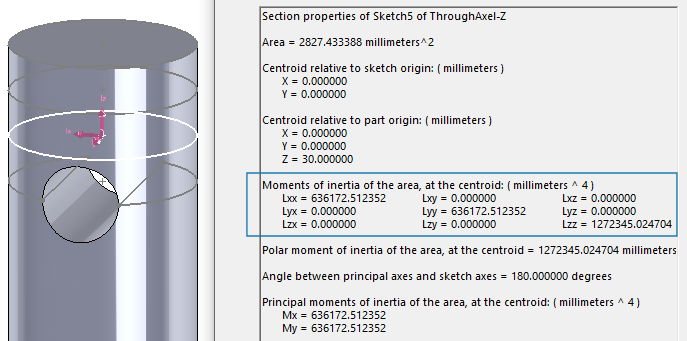

Celý diskový řez má hodnotu Lxx stejnou jako hodnotu Lyy, jak se očekává u systému s rotační symetrií v ose Z. Hodnota Lzz je nejvyšší, protože je zde výrazně větší plocha směrem od osy rotace.

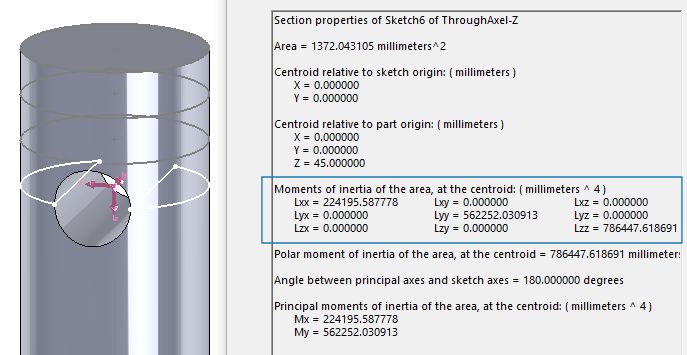

Dělený řez válcovým řezem ukazuje podle očekávání vyšší hodnotu Lyy než hodnota Lxx, protože zbývající plocha je od osy rotující kolem osy Y nejdále. Tento rozdíl potvrzuje, že výpočet bere v úvahu tento řez.

Rotační střed zůstává ve středu řezů – mimo oba obrysy – a ukazuje, že do výpočtu setrvačnosti jsou zahrnuty obě oblasti.

Otevřená geometrie nemá žádnou plochu, takže nemůže poskytnout vlastnosti setrvačnosti.
