Výřezy

Modely můžete zobrazovat buď v jednom, dvou, třech nebo čtyřech pohledech.

Chcete-li otevřít čtyři okna:

  • Klepněte na ikonu Čtyři pohledy (panel nástrojů Standardní pohledy) nebo na nabídku Okno > Pozadí pracovní plochy > Čtyři pohledy.


V nabídce Okno nebo na panelu nástrojů Standardní pohledy můžete vybrat následující uspořádání pohledů:

  Popis nástroje Zobrazené pohledy
Jeden pohled Specifikovaný uživatelem
Dva pohledy - Horizontálně Přední a horní
Dva pohledy - Vertikálně Přední a pravý

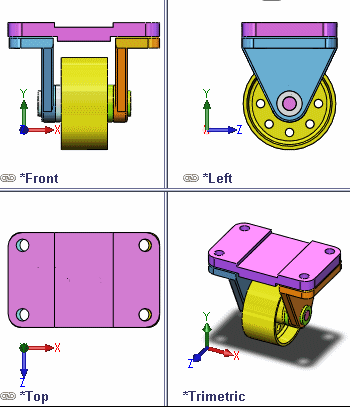

Čtyři pohledy Přední, Pravý, Horní a Trimetrický (Americký) nebo Přední, Levý, Horní a Trimetrický (Evropský). Určete Evropský nebo Americký v části Nástroje > Možnosti > Možnosti systému > Zobrazení .
  • V levém dolním rohu každého okna se zobrazí aktuální orientace.
  • Chcete-li zvolit jinou orientaci, klikněte na Orientace pohledu (panel nástrojů Průhledné zobrazení).
  • Když přepnete z více pohledů do jediného, model se zobrazí v orientaci aktivního pohledu. Pokud poté znovu přepnete do více pohledů, všechny orientace budou opět výchozí.
  • Orientaci nebo rotaci modelu v libovolném okně lze nezávisle měnit, pokud nejsou pohledy okna spojeny.

Propojování ortogonálních pohledů

Můžete spojovat ortogonální pohledy. Neortogonální pohledy (jako je například pohled Izometrický, Trimetrický atd. nebo uživatelské orientace) nejsou propojeny.

Chcete-li připojit ortogonální pohledy:

Klepněte na ikonu Spojit pohledy (panel nástrojů Standardní pohledy) nebo na nabídku Okno > Pozadí pracovní plochy > Spojit pohledy.
Tato ikona na plovoucí místní nabídce pro pohledy naznačuje, že pohledy jsou spojené.
Funkčnost spojených pohledů:
  • Posun a zoom jsou u všech ortogonálních pohledů propojeny.
  • Rotace pohledu pomocí ukazatele myši není k dispozici.
  • Pokud otáčíte pohled mimo jeho ortogonální orientace, pohled již není spojen.
  • Je-li zapnutá funkce spojování pohledů a otočíte-li pohled do ortogonální orientace, dojde k jeho spojení.
