Vytváření sad pravidel zjednodušení pomocí nástroje Defeature

Pro zjednodušení modelu můžete použít sadu pravidel zjednodušení pomocí nástroje Defeature.

Sadu pravidel zjednodušení pomocí nástroje Defeature vytvoříte takto:
  1. Otevřete model a klikněte na možnost Defeature (panel nástrojů Nástroje) nebo na nabídku Nástroje > Defeature.
  2. V PropertyManageru vyberte možnost Obrys .
  3. Klepněte na tlačítko Další .
  4. V části Použít pravidla zjednodušení pomocí nástroje Defeature na sestavu klikněte na možnost Upravit pravidla.

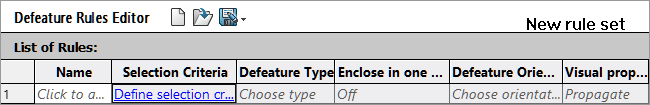

  5. V dialogovém okně Editor pravidel zjednodušení pomocí nástroje Defeature v poli Název zadejte název.

  6. V části Kritéria výběru klikněte na možnost Definovat kritéria výběru.

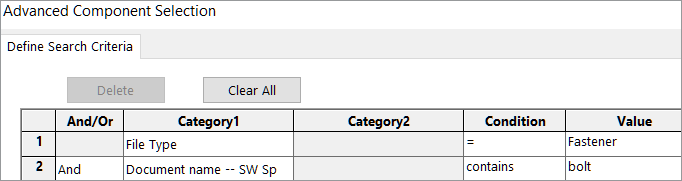

  7. V dialogovém okně Rozšířený výběr součástí vyberte kritéria vyhledávání.

    Můžete vyhledat například šrouby, u kterých název souboru obsahuje slovo „šroub“.

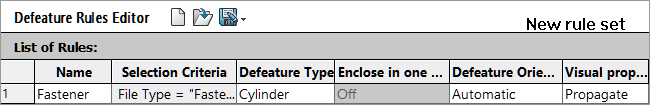

  8. V dialogovém okně Editor pravidel zjednodušení pomocí nástroje Defeature zadejte Typ zjednodušení pomocí nástroje Defeature a Orientace zjednodušení pomocí nástroje Defeature.
    Pro každé pravidlo je nutné vyplnit položky Název, Kritéria výběru, Typ zjednodušení pomocí nástroje Defeature a Orientace zjednodušení pomocí nástroje Defeature.

  9. Volitelné: Kliknutím na tlačítko Uložit uložte pravidla jako sadu pravidel zjednodušení pomocí nástroje Defeature (.slddrs).
  10. V dialogovém okně Editor pravidel zjednodušení pomocí nástroje Defeature se kliknutím na tlačítko OK vraťte do části PropertyManager.

    V části Použít pravidla zjednodušení pomocí nástroje Defeature na sestavu je zobrazen stav pravidla Čeká.

  11. Klepněte na Použít.

    Poté, co software SOLIDWORKS® použije pravidlo na model, změní se tento stav na Hotovo (x z y těl OK).

  12. Volitelné: Kliknutím na tlačítko Uložit protokol uložíte výsledky do souboru protokolu.

    Po otevření souboru protokolu se zobrazí seznam zjednodušených součástí a stav zjednodušení.

    Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM

### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
