PropertyManager Průvodce závrtnými šrouby

PropertyManager Průvodce závrtnými šrouby se zobrazí, když vytvoříte nebo upravíte prvek závrtného šroubu.

Jak otevřít tohoto správce PropertyManager:

V části Průvodce závrtnými šrouby (panel nástrojů Prvky) nebo na Vložit > Prvky > Průvodce závrtnými šrouby .

Typ závrtného šroubu

Vytvoří závrtný šroub na válcovém těle Vyberte hranu válcové plochy a vytvořte závrtný šroub.
Vytvoří závrtný šroub na povrchu Na kartě Závrtný šroub specifikujte parametry závrtného šroubu. Na kartě Poloha vyberte plochu pro umístění závrtného šroubu.

Karty polohy na kartě závrtného šroubu

Dostupné po kliknutí na Vytvořit závrtný šroub na ploše na kartě Typ závrtného šroubu.
Karta Závrtný šroub Určuje hodnoty pro hřídel a závit.
Karta Poloha Polohy závrtného šroubu na ploše. Pro každý prvek můžete umístit pouze jeden závrtný šroub.

Hrana

Dostupné pouze pro Vytvoří závrtný šroub na válcovém těle .
Hrana Vyberte vnější kruhovou hranu na válcovém těle a vytvořte závrtný šroub.

Detaily hřídele

Dostupné pouze pro Vytvoří závrtný šroub na povrchu na kartě Závrtný šroub.
Délka hřídele Určuje délku hřídele.
Průměr hřídele Určuje průměr hřídele.

Standard

Zadejte normu kótování, typ závitu a velikost závitu. Hlavní průměr se aktualizuje na základě nastavení.

  Standard Určuje normu kótování, například ANSI Metric nebo ISO.
  Typ Určuje typ závitu, například Strojní závity.
  Velikost Určuje velikost závitu.
Vnější průměr Určete hlavní průměr závitu. Položky Typ a Velikost ovládají tuto hodnotu.

Závit

  Ukončení Rozšiřuje závit od počáteční hrany na zadanou koncovou podmínku.
Hloubka závitu Dostupné pokud vyberete Slepé pro koncovou podmínku. Určuje délku závitu podél závrtného šroubu od počáteční hrany.
  Třída závitu Určuje uložení třídy závitu, které měří uvolnění nebo těsnost vnějších spojovacích závitů. Tyto informace můžete načíst a použít pro popisy děr ve výkresech.

1A

Volné uložení pro snadnou montáž a demontáž

2A

Střední uložení

3A

Těsné uložení pro těsné spojení mezi protilehlými částmi

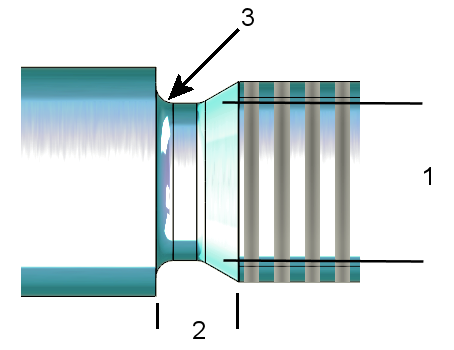

Zářez

Vytvoří zářez na konci závitové části šroubu, aby byla zajištěna vůle. Výchozí hodnoty jsou založeny na výběrech v části Standardní, ale tyto hodnoty můžete přepsat a přizpůsobit.

Průměr zářezu 1
Hloubka zářezu 2
Poloměr zářezu 3
Obnovit výchozí hodnoty Přepíše hodnoty v polích a vrátí se na výchozí hodnoty. Pozadí pole má bílou barvu pro výchozí hodnotu a žlutou pro přepsanou hodnotu.
