Zobrazení výsledků simulace SOLIDWORKS v grafické ploše

Výsledky SOLIDWORKS Simulation můžete zobrazit v grafické ploše SOLIDWORKS společně s dalšími součástmi nebo těly v modelu, které nejsou zahrnuty do simulace.

Nemusíte tak přepínat mezi výsledky simulace a prostředím pro modelování. Není ideální zobrazovat výsledky simulace na tělech a součástech. Toto zobrazení je dobré pro marketingové účely a prediktivní návrh. Předtím, když jste spustili simulaci na součásti v sestavě, zobrazovala se pouze jedna součást se skrytými výsledky a všemi ostatními součástmi.
Například prediktivní návrh provádí změny modelu na základě výsledků simulace.

K dispozici s licencemi softwaru SOLIDWORKS Simulation.

Postup zobrazení výsledků SOLIDWORKS Simulation v grafické ploše:

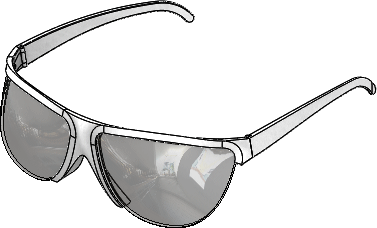

  1. Otevřete sestavu, která má v sobě uloženou simulační studii.

  2. Klepněte na kartu Statická 1.
  3. Ve stromu studie simulace klepněte pravým tlačítkem na ikonu studie Statická 1 a vyberte příkaz Spustit.
  4. Klikněte na záložku Model.
  5. Klikněte na Zobrazení simulace (panel nástrojů Zobrazit) nebo Zobrazit > Zobrazení > Zobrazení simulace .
    Pokud se zobrazí dialog Zobrazení simulace, klepněte na tlačítko OK.
  6. Ve správci PropertyManager:
    1. V části Vybraný výsledek vyberte položku, kterou chcete zobrazit.
    2. Klikněte na .
      Sestava se zobrazuje s výsledky simulace v kontextu sestavy.

    Příkaz Zobrazení simulace pouze vypíše obrázek výsledků pro studie, pro které jste načetli všechna data simulace. Všechna data simulace načtete tak, že kliknete na Simulace > Možnosti > Možnosti systému > Obecné a vyberete Při otevření modelu načíst všechny studie Simulation (vyžaduje více času k otevření modelu). Můžete také načíst data simulace pro konkrétní studii kliknutím na individuální karty simulace.
