Při použití v konfigurační tabulce musí názvy kót, prvků, součástí a konfigurací odpovídat názvům v modelu. Aby byla zajištěna přesná shoda, můžete název vybrané položky zkopírovat a vložit z dialogového okna Vlastnosti.
Viz Shrnutí parametrů konfigurační tabulky pro seznam platných parametrů a přidružených hodnot.
Když používáte v SOLIDWORKS konfigurační tabulky, je nutné tyto tabulky správně naformátovat.
Postup kopírování a vkládání názvu kóty, prvku, součásti nebo konfigurace:
- Proveďte jeden z následujících úkonů:
- Klepněte na kótu.
- Klikněte pravým tlačítkem na prvek a poté na Vlastnosti prvku.
- Klikněte pravým tlačítkem na součást a poté na Vlastnosti součásti.
- V dialogu nebo nástroji PropertyManager zkopírujte název položky. V případě součástí zkopírujte Úplný název.
- Vložte název do příslušné buňky záhlaví sloupce.
|
Specifikace parametrů:
|
- Některé specifikace parametrů, které se vyskytují v buňkách záhlaví sloupců obsahují klíčové slovo, jako např. $CONFIGURATION. Klíčová slova parametrů nerozlišují velká a malá písmena.
- Některé parametry (stav potlačení nebo odkazovaná konfigurace součásti) obsahují i název součásti a číslo instance. Tyto parametry používají následující syntaxi:
$KLÍČOVÉ_SLOVO@součást<instance>
součást je název součásti a instance je číslo instance v lomených závorkách.
Příklad: sloupec označený jako $KONFIGURACE@ozubené_kolo<2> řídí odkazovanou konfiguraci druhé instance součásti s názvem ozubené_kolo.
Hodnoty, které nejsou názvy položek (Ano,Potlačit) nerozlišují velká a malá písmena. Syntaxe a platné hodnoty pro jednotlivé typy parametrů jsou popsány v jiných kapitolách.
|
|
Opakované instance:
|
V jednom záhlaví sloupce si můžete určit opakované instance součásti. Pro číslování instancí použijte následující syntaxi: -
<*> všechny instance
-
<1-4> rozsah instancí
- <1,3,6> instance, které nenásledují po sobě, oddělené čárkami
-
<1,3-6,8> kombinace, odděleno čárkami
|

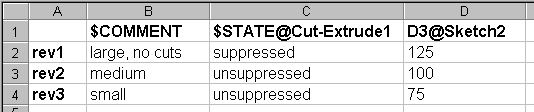

Toto je příklad konfigurační tabulky, která vytváří tři konfigurace, pro každou z nich používá komentář, potlačuje prvek a řídí kótu.
Do středu konfigurační tabulky nevkládejte řádky ani sloupce s prázdným záhlavím. Když SOLIDWORKS narazí na řádek nebo sloupec s prázdným záhlavím, přestane vyhodnocovat data. Údaje, které se objeví v řádku nebo sloupci s prázdným záhlavím nebo za ním, budou ignorovány.
