Vytváření opačných verzí součástí sestavy

Při zrcadlení součásti v sestavách můžete vytvořit opačnou verzi součásti, umístěnou symetricky kolem roviny.

Výsledkem vytvoření opačné verze součásti je skutečné zrcadlení asymetrických součástí. Můžete uložit opačnou verzi v novém souboru nebo jako odvozenou konfiguraci v souboru zárodečných součástí.

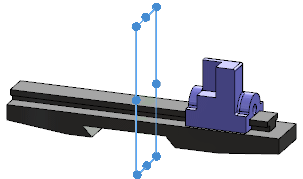

Před zrcadlením

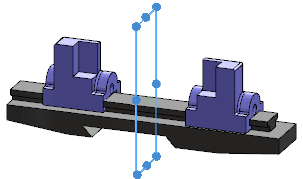

Po zrcadlení

Opačnou verzi vytvoříte následovně:

1. V otevřeném dokumentu sestavy klepněte na nástroj Lineární pole součástí > Zrcadlit součásti (panel nástrojů pro sestavy) nebo na položku Vložit > Zrcadlit součásti .
2. V Kroku 1: Stránka Výběr správce PropertyManager:
   1. V části Rovina zrcadlení vyberte rovinu nebo rovinnou plochu, která se použije pro zrcadlení.
   2. Pro Součásti pro zrcadlení zvolte jednu nebo více součástí.
   3. Klepněte na tlačítko Další .
3. Na stránce Krok2: Nastavit orientaci správce PropertyManager proveďte:
   1. V části Orientace součástí vyberte součást, pro kterou chcete vytvořit opačnou verzi.
   2. Klepněte na Vytvořit opačnou verzi .
      Můžete také stisknout a podržet klávesu Ctrl a klepnout na položky v seznamu pro určení součástí, které mají být otočeny.
      Vedle součásti se objeví ikona , která označuje opačnou verzi.

      Když zrcadlíte podsestavu, můžete určit, že se určité části mají zkopírovat, a vytvořit opačné verze pro ostatní součásti.

      Vyberte podsestavu a klepněte na . Vyberte součásti ke zkopírování a klikněte na pro odstranění ikony .

      V tomto příkladu vytvoříte opačné verze podsestavy a součásti. Střední součást se zkopíruje.


   3. Když vytvoříte opačnou verzi flexibilní podsestavy a budete chtít synchronizovat pohyb mezi opačnou verzí a zdrojovou podsestavou, vyberte Synchronizovat pohyb flexibilních součástí podsestavy.
      Překryvná ikona zámku znamená, že opačná verze je synchronizována se zdrojovou flexibilní podsestavou.
   4. Klepněte na tlačítko Další .
4. V Kroku 3: Na stránce Opačná verze správce PropertyManager:
   1. Vyberte formát pro uložení všech uvedených součástí:
      • Ve stávajících souborech vytvořit novou odvozenou konfiguraci
      • Vytvořit nové soubory
   2. Určete konvenci pro pojmenování nového souboru nebo konfigurace.
      K původnímu názvu můžete přidat předponu nebo příponu nebo můžete zadat vlastní název. Pokud vytváříte nové soubory, můžete si vybrat jakýkoliv existující soubor, který má být nahrazen novým souborem opačné součásti.
      Když vytváříte nové soubory, můžete:

      • Přerušit reference mezi souborem nové opačné součásti a souborem zdrojové součásti. Změny zdrojové součásti se nezkopírují do opačné verze.
      • Uložit nové soubory do určené složky místo uložení ve stejné složce jako originální soubory.
   3. Klepněte na tlačítko Další .
5. Na poslední stránce správce PropertyManager:
   1. V části Přenést vyberte libovolnou kombinaci položek ze zdrojové podsestavy, které chcete zahrnout do opačné verze.
   2. Klepněte na .
   PropertyManager se zavře a vytvoří se opačné verze. Prvek Zrcadlená součást se přidá do stromu FeatureManager.
