Otáčení součástí Nemůžete otáčet součást, která má pevnou polohu nebo která je plně určena. Součástí můžete otáčet jen v rozsahu stupňů volnosti daných jejími vazebními vztahy. Nadřazené témaPřesouvání a otáčení součástí Přesunování součástí Dočasné upevnění nebo seskupení součástí Detekce kolizí Kontaktní přenos Video: Příklad funkce Kontaktní přenos pro dopravník Dynamická vůle Okno Potvrdit přesun Otočení součásti přetažením Otočení součásti přetažením: Klepněte pravým tlačítkem myši a přetáhněte součást: Součást se otočí v rámci svých stupňů volnosti. Abyste tomuto chování předešli, zrušte výběr možnosti Přesunout součásti přetažením v nabídce Nástroje > Možnosti > Možnosti systému > Sestavy. Otočení součásti pomocí triády Otočení součásti s osovým křížem: Vyberte součást. Vyberte kruh a přetáhněte ho. Také: Klepněte pravým tlačítkem na střed a zvolte Uchytit při přetahování. Blíže ke středu je přírůstek zachytávání 90°. Přírůstek se zvyšuje, jak se ukazatel vzdaluje od středu. Chcete-li rotovat součást v určitých přírůstcích, musíte nejprve provést výběr na střed a vybrat Otáčet o 90 ° nebo Otáčet o 180 °. Chcete-li zadat vlastní přírůstky, klikněte pravým tlačítkem na středovou kouli a vyberte Zobrazit pole delty otáčení XYZ. Klepnutím kdekoliv na grafické ploše vypněte zobrazení osového kříže. Návod na posunutí nebo změnu orientace triády: Přetažením středové koule volně přetahujete triádu. AltAlt + přetažením středové koule na hranu nebo plochu, změníte orientaci triády podle orientace hrany nebo plochy. Zarovnat s,Zarovnat s,Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy. Otočení součásti pomocí správce PropertyManager Otočení součásti s využitím správce PropertyManager: Klepněte na ikonu Otočit součást (panel nástrojů Sestava) nebo na nabídku Nástroje > Součást > Přesunout. Zobrazí se PropertyManager Otočit součást a ukazatel se změní na . Vyberte jednu nebo více součástí v grafické ploše. Vyberte položku ze seznamu Otočit ; nyní můžete součásti přesunout jedním z následujících způsobů: Volba Popis Volné přetažení Vyberte součást a táhněte ji libovolným směrem. Kolem entity Vyberte přímku, hranu nebo osu a poté táhněte součást kolem vybrané entity. Deltou XYZ Zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune kolem os sestavy o hodnotu úhlu, kterou určíte. Můžete také otáčet jednu součást nebo skupinu součástí po druhé; nástroj zůstává aktivní, dokud na něj znovu neklepnete nebo nevyberete jiný nástroj. V položce Upřesňující nastavení vyberte Tuto konfiguraci. Otočení součástí se použije jen pro aktivní konfiguraci. Po dokončení klepněte na nebo znovu na Otočit součást .
Otáčení součástí Nemůžete otáčet součást, která má pevnou polohu nebo která je plně určena. Součástí můžete otáčet jen v rozsahu stupňů volnosti daných jejími vazebními vztahy. Nadřazené témaPřesouvání a otáčení součástí Přesunování součástí Dočasné upevnění nebo seskupení součástí Detekce kolizí Kontaktní přenos Video: Příklad funkce Kontaktní přenos pro dopravník Dynamická vůle Okno Potvrdit přesun Otočení součásti přetažením Otočení součásti přetažením: Klepněte pravým tlačítkem myši a přetáhněte součást: Součást se otočí v rámci svých stupňů volnosti. Abyste tomuto chování předešli, zrušte výběr možnosti Přesunout součásti přetažením v nabídce Nástroje > Možnosti > Možnosti systému > Sestavy. Otočení součásti pomocí triády Otočení součásti s osovým křížem: Vyberte součást. Vyberte kruh a přetáhněte ho. Také: Klepněte pravým tlačítkem na střed a zvolte Uchytit při přetahování. Blíže ke středu je přírůstek zachytávání 90°. Přírůstek se zvyšuje, jak se ukazatel vzdaluje od středu. Chcete-li rotovat součást v určitých přírůstcích, musíte nejprve provést výběr na střed a vybrat Otáčet o 90 ° nebo Otáčet o 180 °. Chcete-li zadat vlastní přírůstky, klikněte pravým tlačítkem na středovou kouli a vyberte Zobrazit pole delty otáčení XYZ. Klepnutím kdekoliv na grafické ploše vypněte zobrazení osového kříže. Návod na posunutí nebo změnu orientace triády: Přetažením středové koule volně přetahujete triádu. AltAlt + přetažením středové koule na hranu nebo plochu, změníte orientaci triády podle orientace hrany nebo plochy. Zarovnat s,Zarovnat s,Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy. Otočení součásti pomocí správce PropertyManager Otočení součásti s využitím správce PropertyManager: Klepněte na ikonu Otočit součást (panel nástrojů Sestava) nebo na nabídku Nástroje > Součást > Přesunout. Zobrazí se PropertyManager Otočit součást a ukazatel se změní na . Vyberte jednu nebo více součástí v grafické ploše. Vyberte položku ze seznamu Otočit ; nyní můžete součásti přesunout jedním z následujících způsobů: Volba Popis Volné přetažení Vyberte součást a táhněte ji libovolným směrem. Kolem entity Vyberte přímku, hranu nebo osu a poté táhněte součást kolem vybrané entity. Deltou XYZ Zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune kolem os sestavy o hodnotu úhlu, kterou určíte. Můžete také otáčet jednu součást nebo skupinu součástí po druhé; nástroj zůstává aktivní, dokud na něj znovu neklepnete nebo nevyberete jiný nástroj. V položce Upřesňující nastavení vyberte Tuto konfiguraci. Otočení součástí se použije jen pro aktivní konfiguraci. Po dokončení klepněte na nebo znovu na Otočit součást .
Otočení součásti přetažením Otočení součásti přetažením: Klepněte pravým tlačítkem myši a přetáhněte součást: Součást se otočí v rámci svých stupňů volnosti. Abyste tomuto chování předešli, zrušte výběr možnosti Přesunout součásti přetažením v nabídce Nástroje > Možnosti > Možnosti systému > Sestavy.

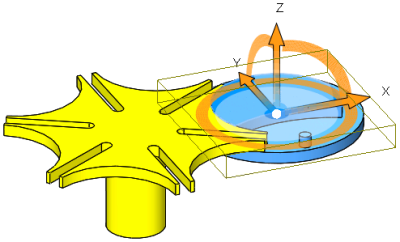

Otočení součásti pomocí triády Otočení součásti s osovým křížem: Vyberte součást. Vyberte kruh a přetáhněte ho. Také: Klepněte pravým tlačítkem na střed a zvolte Uchytit při přetahování. Blíže ke středu je přírůstek zachytávání 90°. Přírůstek se zvyšuje, jak se ukazatel vzdaluje od středu. Chcete-li rotovat součást v určitých přírůstcích, musíte nejprve provést výběr na střed a vybrat Otáčet o 90 ° nebo Otáčet o 180 °. Chcete-li zadat vlastní přírůstky, klikněte pravým tlačítkem na středovou kouli a vyberte Zobrazit pole delty otáčení XYZ. Klepnutím kdekoliv na grafické ploše vypněte zobrazení osového kříže. Návod na posunutí nebo změnu orientace triády: Přetažením středové koule volně přetahujete triádu. AltAlt + přetažením středové koule na hranu nebo plochu, změníte orientaci triády podle orientace hrany nebo plochy. Zarovnat s,Zarovnat s,Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy.
Otočení součásti pomocí správce PropertyManager Otočení součásti s využitím správce PropertyManager: Klepněte na ikonu Otočit součást (panel nástrojů Sestava) nebo na nabídku Nástroje > Součást > Přesunout. Zobrazí se PropertyManager Otočit součást a ukazatel se změní na . Vyberte jednu nebo více součástí v grafické ploše. Vyberte položku ze seznamu Otočit ; nyní můžete součásti přesunout jedním z následujících způsobů: Volba Popis Volné přetažení Vyberte součást a táhněte ji libovolným směrem. Kolem entity Vyberte přímku, hranu nebo osu a poté táhněte součást kolem vybrané entity. Deltou XYZ Zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune kolem os sestavy o hodnotu úhlu, kterou určíte. Můžete také otáčet jednu součást nebo skupinu součástí po druhé; nástroj zůstává aktivní, dokud na něj znovu neklepnete nebo nevyberete jiný nástroj. V položce Upřesňující nastavení vyberte Tuto konfiguraci. Otočení součástí se použije jen pro aktivní konfiguraci. Po dokončení klepněte na nebo znovu na Otočit součást .
