Použití zpracování rohů ze správce PropertyManager Zpracování rohů

Zpracování rohů můžete použít ručně nebo automaticky.

Postup použití zpracování rohů:

  1. Otevřete díl a klikněte na nabídku Konstrukční systém > Primární člen.
  2. Vytvořte primární členy a ukončete režim konstrukčního systému.

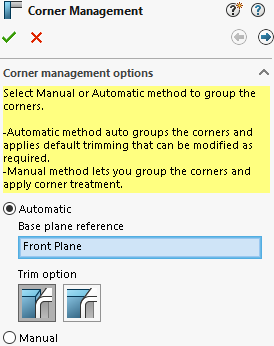

  3. V PropertyManageru proveďte nastavení:
    • Automatický. Seskupí podobné rohy a použije zpracování rohů.
    • Manuální. Umožní vám seskupit podobné rohy a použít zpracování rohů.
  4. Vyberte možnost Automaticky.
    SOLIDWORKS vybere rovinu, která určí pořadí oříznutí členů. V případě potřeby pak můžete upravit referenci roviny, skupiny a zpracování rohů.
  5. Zadejte Možnost oříznutí.
  6. Pokračujte ve zpracování rohů kliknutím na tlačítko Další .
  7. Volitelné: Vyberte možnost Ručně a kliknutím na ikonu použijte zpracování rohů.
