Vytvoření roviny kolmé k pohledu

Chcete-li vytvořit rovinu kolmou k aktuální orientaci pohledu, postupujte takto:

  1. Otočte model podle do požadované orientace pohledu.
  2. Klepněte na Rovina (panel nástrojů Referenční geometrie) nebo na Vložit > Referenční geometrie > Rovina.

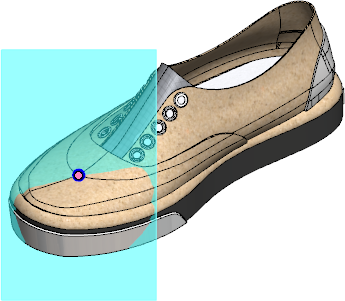

  3. V nastavení První odkaz vyberte v grafické ploše vrchol.

  4. Ve správci PropertyManager v části První odkaz klepněte na možnost Rovnoběžně s obrazovkou .
  5. Zadáním hodnoty do pole Vzdálenost můžete rovinu odsadit od referenčního vrcholu.
  6. Klepněte na .
    Chcete-li změnit polohu roviny, otočte model a klepněte na tlačítko Aktualizovat rovinu ve správci PropertyManager.

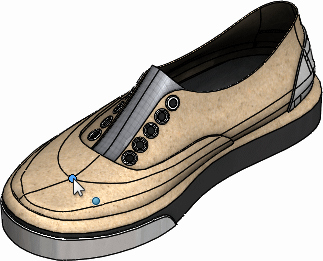

  7. Můžete vytvořit referenční rovinu, která je kolmá na zobrazení, bez použití správce PropertyManager Rovina. Klepněte pravým tlačítkem na plochu v grafické ploše a vyberte Vytvořit rovinu rovnoběžnou s obrazovkou.

    Software přidá 3D bod skici Na rovině nebo Na povrchu na místě, kde jste klepli pravým tlačítkem myši, a umístí referenční rovinu rovnoběžně k obrazovce v daném bodě.

    Bod skici se může posunout, pokud se povrch posune. Aby se zajistilo, že se bod skici neposune, nastavte jeho polohu relativně vzhledem k ostatní geometrii.
