Vytváření šablon pro platformu

Uživatelé aplikace 3DEXPERIENCE mohou vytvářet šablony pro platformu 3DEXPERIENCE Platform přímo z aplikace SOLIDWORKS.

Otevřete díl, sestavu nebo výkres SOLIDWORKS, který chcete uložit jako šablonu.

Vytváření šablon na platformě 3DEXPERIENCE Platform:

  1. Klikněte na možnost Soubor > Uložit jako šablonu.

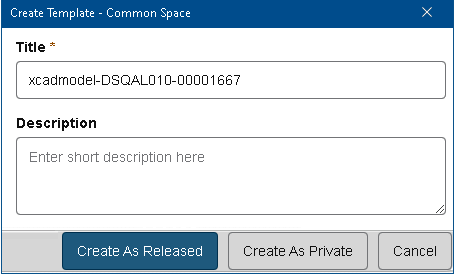

    Zobrazí se dialogové okno Vytvořit šablonu. V záhlaví obsahuje název prostoru pro spolupráci.

    Pomocí příkazu Soubor > Uložit jako šablonu vytvoříte novou šablonu z otevřeného souboru nebo šablony.

    Pomocí příkazů Soubor > Uložit do 3DEXPERIENCE nebo Uložit a Uložit s možnostmi v aplikaci MySession uložíte stávají soubory.

  2. Zadejte Název a Popis šablony.
  3. Vyberte jednu z následujících možností:
    Volba Popis
    Vytvořit jako uvolněné Vytvoří šablonu ve stavu Uvolněno. Nelze ji upravit.
    Vytvořit jako soukromé Vytvoří šablonu ve stavu Soukromá. Lze ji upravit.
    Neuzamčené šablony můžete uložit na platformu.

    Šablony vytvořené v platformě 3DEXPERIENCE Platform jsou CAD šablony. Jsou indexovány, takže je můžete vyhledávat v nástroji 3DSearch. Můžete změnit životní cyklus šablon nebo šablony odstranit.

    Chcete-li zobrazit vlastnosti šablony, klikněte na ikonu ve widgetu Vztahy.
  4. Chcete-li šablony zobrazit, klikněte na možnost Soubor > Nový > Pokročilé a vyberte kartu 3DEXPERIENCE. Karta

    3DEXPERIENCE se vždy zobrazí v režimu offline.
