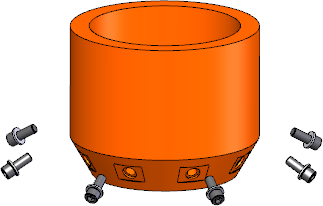

Radiální rozložení V jediném kroku můžete rozložit součásti radiálně nebo válcově zarovnané kolem osy. Můžete provést radiální rozložení divergencí podél osy. Postup pro radiální rozložení součástí kolem osy: V sestavě klikněte na nástroj Rozložený pohled (panel nástrojů pro sestavy) nebo na položku Vložit > Rozložený pohled. Ve správci PropertyManager Rozložit v části Přidat krok klikněte na možnost Radiální krok . V části Součásti kroku rozložení vyberte součásti k rozložení. V grafické ploše přetáhněte manipulátor a uvolněte jej. Klepněte na . Nadřazené témaVytváření rozložených pohledů (sestavy) Automatické uspořádání součástí Použití rozloženého pohledu z podsestavy nebo vícetělového dílu Úprava kroku rozložení (sestavy) Odstranění kroku rozložení Zahrnutí rotace do rozložených pohledů
