Dialogové okno Průvodce přípravou souboru

Před uložením souborů na platformu 3DEXPERIENCE Platform můžete pomocí nástroje Průvodce přípravou souborů vyhodnotit běžné problémy s vašimi soubory.

Software SOLIDWORKS poskytuje informace o běžných problémech v modelu, jako jsou duplicitní názvy souborů, chybějící reference souborů a chybějící reference konfigurace.

Tyto informace platí pro software SOLIDWORKS, jestliže aktivujete aplikaci Design with SOLIDWORKS.

Vyhodnocení souborů SOLIDWORKS pomocí nástroje Průvodce přípravou souborů:

  1. V softwaru SOLIDWORKS klikněte na Nástroje > Průvodce přípravou souborů.
  2. V dialogovém okně klikněte na tlačítko Přidat složku.
  3. V dialogovém okně Vyhledat složku vyberte požadovanou složku a klikněte na OK.
  4. V části Zálohování a protokoly vyberte složky pro následující možnosti:
    • Zvolte složku, do který má být uložen tento obsah

      Uloží kopii změněných souborů do složky zálohy.

    • Vyberte složku, ve které chcete vytvořit soubory protokolu

      Ukládá soubory protokolu a soubor výsledků analýzy HTML vytvořený vyhodnocením.

  5. Pod položkou Možnosti vyberte položky, které chcete vyhodnotit:
    Nahradit mezery na začátku/konci názvu souboru znakem „_“ Nahradí počáteční nebo koncové mezery v názvu souboru podtržítkem „_“.
    Detekovat duplicitní soubory a vyzvat ke sloučení Vyhledá duplicitní soubory.

    Když jsou nalezeny duplicitní soubory, otevře se dialogové okno Sloučit duplicitní.

    Zvolte možnost:

    • Shoda názvu souboru

      Zkontroluje identické názvy souborů.

    • Shoda názvu souboru a názvů konfigurace

      Zkontroluje identické názvy souborů, názvy konfigurací a počet konfigurací.

    • Shoda názvu souboru a časového razítka vytvoření souboru

      Zkontroluje identické názvy souborů a časová razítka vytvoření souboru.
    Prodloužit název souboru, aby obsahoval alespoň tři znaky Přidá k názvu souboru podtržítko „_“, pokud název souboru obsahuje pouze jeden nebo dva znaky.

    3DSearch vyžaduje k indexování souboru alespoň tři znaky v názvu souboru.
    Detekovat reference 3DInterconnect Identifikuje soubory, které mají reference 3DInterconnect, a uvede soubory v souboru protokolu.

    V souborech SOLIDWORKS nejsou provedeny žádné změny.
    Detekovat chybějící reference souboru Identifikuje chybějící reference souboru a uvede podrobnosti v souboru protokolu.

    V souborech SOLIDWORKS nejsou provedeny žádné změny.

    Pokud jsou soubory přesunuty po posledním uložení modelu, budou pro přesunuté soubory vygenerována upozornění na chybějící soubory.
    Detekovat chybějící reference konfigurace Identifikuje chybějící reference konfigurace a uvede podrobnosti v souboru protokolu.

    V souborech SOLIDWORKS nejsou provedeny žádné změny.
    Detekce zastaralých konfiguračních dat Uvádí informace o zastaralých konfiguracích. K tomu může dojít, pokud odstraníte konfiguraci a model neobnovíte. Před uložením dokumentů na platformu 3DEXPERIENCE Platform dokumenty obnovte.
    Detekovat soubory, které nebyly aktualizovány pro účely kompatibility s 3DEXPERIENCE Spustí kontrolu kompatibility vybraných souborů, která ověří, zda byly soubory aktualizovány do nového Správce konfigurace 3DEXPERIENCE.

    Chcete-li automaticky aktualizovat soubory pro účely kompatibility s platformou 3DEXPERIENCE Platform, klikněte na možnost Nástroje > Možnosti > Možnosti systému > Integrace s platformou 3DEXPERIENCE Platform a vyberte možnost Aktualizovat soubory SOLIDWORKS pro účely kompatibility s platformou 3DEXPERIENCE Platform. Další informace viz Možnosti integrace s platformou 3DEXPERIENCE.

    Chcete-li ručně aktualizovat soubory pro účely kompatibility s platformou 3DEXPERIENCE Platform, otevřete model ve stromu FeatureManager, klikněte pravým tlačítkem na horní položku a vyberte možnost Aktualizovat pro účely kompatibility s platformou 3DEXPERIENCE Platform. Další informace viz Aktualizace modelů za účelem kompatibility s platformou 3DEXPERIENCE Platform.
    Zkontrolovat hodnoty uživatelské vlastnosti Identifikuje soubory, u kterých mapování atributů selže z důvodu neodpovídajících typů dat.

    Chcete-li přidat kontrolu uživatelské vlastnosti, postupujte takto:

    1. Vyberte Zkontrolovat hodnoty uživatelských vlastností.
    2. Klikněte na Kontroly uživatelských vlastností
    3. V dialogovém okně přidejte název uživatelské vlastnosti SOLIDWORKS pro název uživatelské vlastnosti SOLIDWORKS.
    4. Vyberte možnost pro datový typ mapovaného atributu .
    5. Klikněte na tlačítko OK.
  6. Klepněte na Start.
    Asistent přípravy souboru automaticky provede další kontroly.
    Další kontrola Popis
    Aktualizuje příponu souboru Aktualizuje soubory, které mají staré přípony formátu souborů (.prt, .asm .drw) na aktuální přípony souborů (.SLDPRT, .SLDASM .SLDDRW).
    Počet konfigurací Spočítá počet konfigurací a zobrazí tyto informace v souboru protokolu.
    Verze souboru Vyhledává soubory z verze starší než SOLIDWORKS 2021.
    Software vytvoří soubor výsledků ve formátu HTML ve složce souboru protokolu.

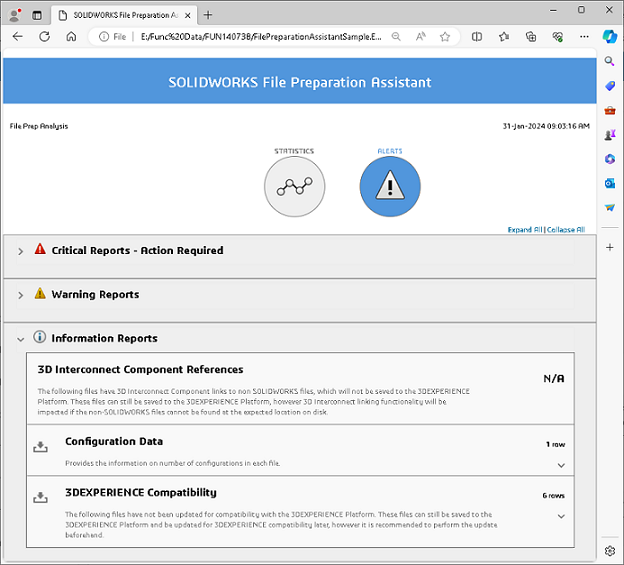

  7. Před uložením modelu na platformu 3DEXPERIENCE Platform si prohlédněte výsledky analýzy, kde najdete informace o možných problémech.

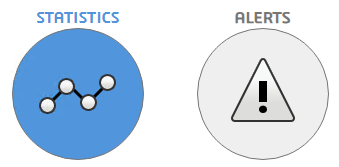

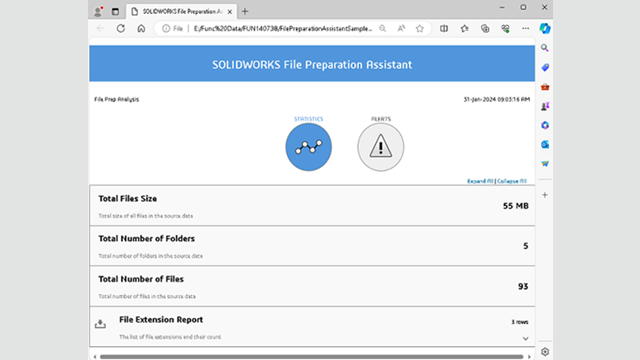

    Chcete-li zobrazit požadovaná data, klikněte na položku Statistika zobrazenou výše, nebo na Upozornění zobrazené níže.

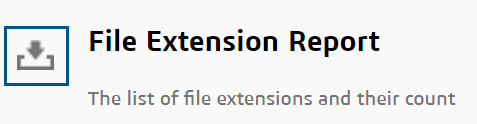

    Chcete-li stáhnout jednotlivé sestavy z analýzy HTML jako soubory CSV, klikněte na vedle sestavy.
