Výběr vynechaných instancí

S použitím nástrojů výběr rámečkem a nepravidelný výběr můžete přidat nebo odebrat instance k vynechání v polích.

Dostupnost funkcí výběr rámečkem a nepravidelný výběr:

Typ pole	Prvek dílu	Vzor součástí	Prvek sestavy
Kruhový
Řízené křivkou
Záplata
Linear
Řízené polem
Řízené skicou	Možnost Vynechané instance není dostupná		Možnost Vynechané instance není dostupná

Tento výběr nefunguje pro pole skici.

Postup použití výběru oknem pro výběr vynechaných instancí:

1. Vytvořte nebo upravte prvek pole.
2. Ve správci PropertyManager rozbalte položku Vynechané instance.
   Manipulátory pro výběr se zobrazují pro všechny instance pole.

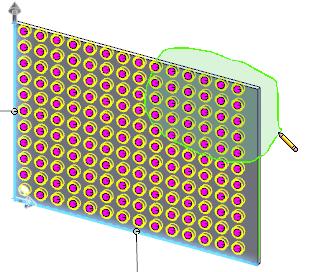

3. Pravým tlačítkem myši klikněte v grafické ploše, vyberte možnost Nepravidelný výběr a vyberte instance k vynechání.
   Manipulátory se změní na bílé, což znamená, že budou vynechány z pole. Instance jsou uvedeny v části Vynechané instance.



4. Klikněte na .
   • Pokud výběr obsahuje vynechané i nevynechané instance, software přepne aktuální stav těchto instancí. Vynechané instance se stanou nevynechané a naopak.
   • Stisknutím kombinace Shift + výběr přidáte instance do seznamu Vynechané instance.
   • Stisknutím kombinace Alt + výběr odstraníte instance ze seznamu Vynechané instance.
   • Přidání nebo odebrání ze seznamu Vynechané instance vyžaduje, aby se všechny manipulátory výběru nacházely v oblasti výběru.
