Skicování splajnu stylu

Můžete naskicovat splajn stylu jako křivku přemostění mezi dvě stávající entity.

1. Otevřete skicu se dvěma entitami k vytvoření můstku.

2. Klikněte na nabídku Splajn stylu (Panel nástrojů skici) nebo klikněte postupně na položky Nástroje > Entity skici > Splajn stylu.
3. V grafické ploše klikněte na první koncový bod.

   První klepnutí vytvoří první řídicí vrchol splajnu stylu.



4. Nadjeďte myší na odvozenou čáru a kliknutím přidejte druhý bod řídicího vrcholu.

   Pokud přichytíte druhý řídicí vrchol k odvozené čáře, vytvoří software v tomto koncovém bodě tečný vztah.

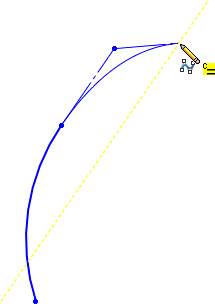

5. Posouvejte ukazatel myši dále doprava a přesuňte jej nad další odvozenou čáru. Až se zobrazí ikona stejné křivosti, klepněte myší.

   Pokud přichytíte třetí řídicí vrchol k odvozené čáře, vytvoří software v tomto koncovém bodě vztah stejného zakřivení.



6. Pokračujte v přidávání více řídicích vrcholů.

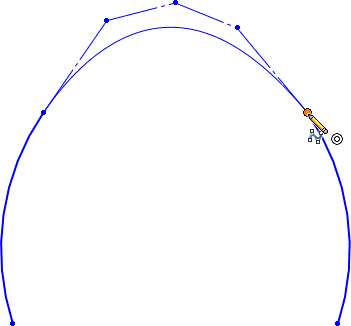

7. Až dosáhnete koncového bodu druhé entity skici, stiskněte klávesu ALT a poklepejte ukazatelem na koncový bod.

   Stisknutím klávesy Alt aplikujete na poslední řídicí vrchol automatické tečné vazby.

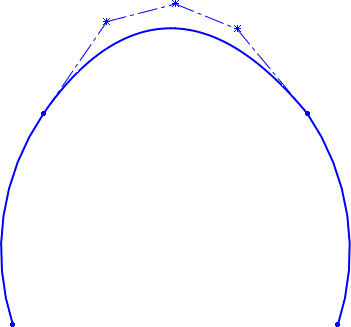

   Křivka přemostění mezi dvěma entitami skici je dokončena.
