Toolbox - Přizpůsobit hardware

V levém podokně nebo klepnutím na složky v pravém podokně navigujte mezi normami.

Zobrazení strany Přizpůsobit hardware:

1. V systému Windows klikněte postupně na položky Start > Nástroje SOLIDWORKS verze > Nastavení Toolbox verze.
2. Klikněte na položku 2 – Vlastní nastavení hardware.

Konfigurace konkrétního typu či součásti:

Klepněte pravým tlačítkem na složku nebo součást v panelu úloh SOLIDWORKS Knihovna návrhů a vyberte možnost Konfigurovat.

Hardware lze přizpůsobit zvolením individuálních součástí a nastavením hodnot jejich vlastností.

Zobrazení součásti:

Klepněte na normu v levém panelu a rozbalte její kategorie a typy, nebo klepněte na ikony složky v pravém panelu. Pod typem typ zvolte součást. Na straně se zobrazí ikona a název součásti a počet možných konfigurací.

Levý panel

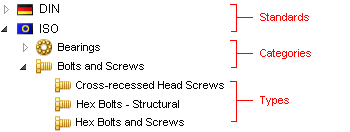

Strom Normy Toolbox v levém podokně uvádí kromě uživatelských složek a součástí, které definujete, také normy, kategorie a typy.

Poklepáním na název souboru nebo složky je můžete přejmenovat.

Pravý panel

Součástí nástroje Toolbox jsou pouze položky vybrané v pravém podokně. V pravém panelu můžete vybrat nebo vymazat položky.

Můžete otevřít normu, kategorii nebo typ kliknutím na složku v pravém podokně. Kliknutím na Zpět nahoru přejdete o úroveň výše.

Kliknutí na nástroj Vyčistit neaktivní data umožňuje vyčistit neaktivní data konfigurace ze souborů dílů Toolbox.

Velikosti součásti a úpravy jejich vlastností provedete po výběru jednotlivých součástí.

Standardní vlastnosti

Klepněte na název standardní vlastnosti a vyberte nebo vymažte hodnoty v seznamu na pravé straně.

	Všeobecné	PopisPojmenovává součást ve stromu Normy Toolbox. Normu přejmenujete úpravou popisu. Název souboru. Určuje relativní cestu k hlavnímu dílu pro vybranou součást. Možnost Používat jedno číslo dílu na velikost, bez ohledu na délku je k dispozici pro součásti s upravitelnými vlastnostmi délky, jako například konstrukční ocel. Vyberte tuto možnost, chcete-li přiřadit jedno číslo dílu pro všechny délky dané velikosti. Zrušte výběr této možnosti, chcete-li přiřadit číslo dílu každé délce. Pokud je tato možnost vybrána, jsou sloupce Délka a Název konfigurace odstraněny a v tabulka obsahuje jen konfigurace s jedinečnými velikostmi.
	Vlastnosti součásti	Seznam vlastností se liší typem součásti. Obecné vlastnosti zahrnují kóty (jako například Velikost) a Zobrazení závitu. Hodnoty vlastností, které vyberete, určují celkový počet konfigurací součásti. Vymažte velikost a jiné hodnoty vlastností pro snížení počtu konfigurací.
	Globální vlastnost	Znamená vlastnost, kterou sdílí ostatní součásti v normě.
	Přidat novou velikost	Otevře dialogové okno Přidat novou velikost, ve kterém můžete přidat vlastní velikost do seznamu vlastností konfigurace velikosti nebo délky hardwaru.
	Barva	Určuje barvu zobrazení součásti. Klepněte na barvu, nebo klepnutím na Výchozí barva obnovte výchozí.

Uživatelské vlastnosti

Uživatelské vlastnosti jsou vlastnosti součásti určené uživatelem. Můžete vytvořit vlastnosti uživatelského textu a seznamy.

Jakmile vytvoříte uživatelskou vlastnost, objeví se v seznamu Uživatelské vlastnosti. Použití uživatelské vlastnosti v součásti:

Poté můžete nastavit výchozí hodnoty vlastnosti v seznamu napravo. Vlastnost má hodnoty jen pro čtení, dokud ji nevyberete.

	Přidat novou uživatelskou vlastnost	Vytvoří novou uživatelskou vlastnost. Viz Definice uživatelské vlastnosti.
	Změnit uživatelskou vlastnost	Upraví stávající uživatelskou vlastnost. Viz Definice uživatelské vlastnosti.
	Odstranit uživatelskou vlastnost	Odstraní vlastnost z Toolboxu.
	Uživatelská vlastnost materiálu	Označí uživatelskou vlastnost, která zobrazuje materiály z knihovny Materiály SOLIDWORKS. Můžete vytvořit pouze jednu vlastnost připojenou ke knihovně Materiály SOLIDWORKS.

Seznam hodnot vlastnosti.

Když klepnete na standardní nebo uživatelskou vlastnost, panel dat zobrazí seznam hodnot vlastnosti. Používáte seznam hodnot pro výběr nebo vymazání velikostí standardních vlastností.

Pro vlastnosti uživatelského textu můžete nastavit výchozí hodnoty pro vybranou součást.

Seznam konfigurace

Seznam konfigurací obsahuje všechny možné kombinace hodnot standardních a uživatelských vlastností pro vybranou součást.

Pokud vymažete hodnotu vlastnosti, seznam se aktualizuje a počet konfigurací je snížen.

Sloupce seznamu jsou vlastnosti součásti. Všechny sloupce, vyjma Čísla dílu, Popisu a Komentáře jsou jen pro zobrazení. Ve vlastnostech konfigurace v SOLIDWORKS se objeví hodnoty pro Číslo dílu, Popis a Komentář.

	Název konfigurace	Obsahuje hodnoty vlastnosti pro každou konfiguraci ve zkrácené podobě.
	Číslo dílu	Určuje číslo dílu konfigurace. V Toolboxu je Číslo dílu číslem dílu v kusovníku SOLIDWORKS. Pokud používáte jinou uživatelskou vlastnost závislou na konfiguraci v SOLIDWORKS PDM pro čísla dílu, použijte stejnou uživatelskou vlastnost také pro díly Toolbox. Například datová karta standardního dílu SOLIDWORKS PDM je mapována na uživatelskou vlastnost SOLIDWORKS Číslo. Chcete-li používat datovou kartu standardního dílu s díly Toolbox, vytvořte a vygenerujte uživatelskou vlastnost Číslo v Toolbox, místo používání Čísla dílu.
	Popis	Popis konfigurace.
	Komentář	Komentář pro konfiguraci.
	Import/export	Import/Export je umístěn nad posuvníkem seznamu konfigurací. Klikněte na Import/Export a proveďte jednu z následujících akcí: Chcete-li importovat vlastní díly z tabulky Excel, klikněte na Importovat data. Chcete-li exportovat tabulky konfigurací do tabulky Excel, abyste mohli zadat čísla dílů a jiné hodnoty, klikněte na Exportovat data. Viz Vlastní úpravy dílů pomocí čísla dílu. K vytvoření nového dílu SOLIDWORKS pro každou uvedenou konfiguraci ve složce dílů zadané na straně Nastavení uživatele klikněte na Vytvořit díly. SOLIDWORKS musí být spuštěný, aby vytvořil díly. Tato možnost je dostupná, pokud je vybrána položka Vytvořit díly (viz Toolbox – Nastavení uživatele). je každá velikost dílu samostatným fyzickým produktem. Funkce Vytvořit díly může vytvořit tisíce souborů dílů pro jedinou součást. Nevybírejte tuto funkci, pokud nejste správce Toolbox a nevíte, zda jsou soubory zapotřebí. Klikněte na Vytvořit konfigurace pro přidání všech uvedených konfigurací do hlavního souboru dílu. Tato možnost je dostupná, pokud zrušíte výběr položky Vytvořit díly (viz Toolbox – Nastavení uživatele).
