Stránku Průvodce dírami použijte ke konfiguraci norem, typů a děr v Průvodci dírami. Každému typu normy díry můžete rovněž přiřadit inteligentní šroub. Pro zjednodušení konfigurace zvolte normy díry pouze pro hardware, který používáte.
Zobrazení strany Průvodce dírami:
- V systému Windows klikněte postupně na položky .
- V SOLIDWORKS klikněte na položku Konfigurovat v dialogovém okně Možnosti systému SOLIDWORKS – Průvodce dírami/Toolbox.
- Klikněte na 1 – Průvodce dírami.
V levém podokně nebo kliknutím na složky v pravém podokně navigujte mezi normami. V pravém panelu můžete vybrat nebo vymazat položky.
Když poprvé použijete tuto stránku, objeví se na pravém panelu tip. Klepněte na tuto radu pro zobrazení pravého panelu.
Levý panel

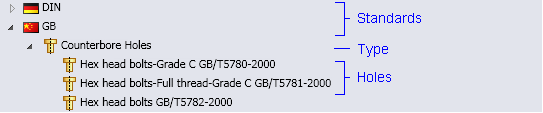

V záložce Normy Průvodce dírami se v levém panelu objeví normy, kategorie a typy:
Pravý panel
Odstraňte položku zrušením výběru zaškrtávacího políčka. Jakmile odstraníte položku, je v levém a v pravém panelu deaktivována, dokud ji znovu nezvolíte.
Můžete otevřít normu, kategorii nebo typ klepnutím na složku v pravém panelu. Klepnutím na Zpět nahoru
přejdete o úroveň výše.
Kopii normy díry definujete kliknutím na Kopírovat normu
. Kliknutím na
odstraníte vybrané normy definované uživatelem.
Standardní vlastnosti
Klikněte na název standardní vlastnosti a vyberte nebo vymažte hodnoty v seznamu na pravé straně.
| |
Vlastnosti díry |
Seznam vlastností se liší typem díry. Mezi společné vlastnosti patří kóty (například Velikost) a Údaje o závitu. Hodnoty vlastností, které vyberete, určují celkový počet konfigurací díry. Vymažte velikost a jiné hodnoty vlastností pro snížení počtu konfigurací.
|
 |
Globální vlastnost |
Znamená vlastnost, kterou sdílí ostatní díry v normě. |
 |
Přidat novou velikost |
Otevře dialog Přidat novou velikost, ve kterém můžete přidat novou velikost k velikosti díry nebo seznamu konfigurace údajů o závitu. |
Inteligentní šrouby
| |
Inteligentní šroub |
Zobrazí inteligentní šroub přiřazený k vybrané normě Průvodce dírami. |
| |
Změnit přiřazení |
Povolí změnu přiřazení inteligentních šroubů ke standardním dírám Průvodce dírami. |
