Onglet Nomenclature - Nomenclature nommée

Utilisez l'onglet Nomenclature pour afficher les nomenclatures nommées. Les nomenclatures nommées peuvent être enregistrées à partir de nomenclatures calculées et de nomenclatures SOLIDWORKS.

Pour afficher la nomenclature calculée :

Dans votre coffre-fort de fichiers local, sélectionnez un assemblage ou une mise en plan SOLIDWORKS. Dans l'onglet Nomenclature, sous Nomenclature, sélectionnez une icône de nomenclature nommée ou une icône de nomenclature nommée SOLIDWORKS .

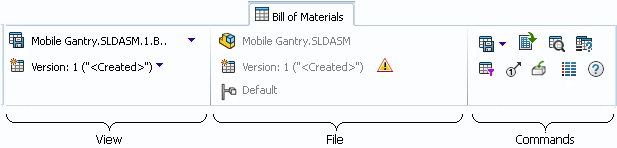

Afficher

Informations concernant la nomenclature nommée.

Nomenclature Le type de nomenclature. Sélectionnez une nomenclature nommée ou une nomenclature nommée SOLIDWORKS .
  Version de la nomenclature Version de la nomenclature affichée.

Fichier

Informations concernant le fichier associé à la nomenclature nommée.

Source (Lecture seule) Assemblage ou mise en plan qui est associé à la nomenclature nommée.
Version de la source (Lecture seule) La version du fichier associé.

L'icône Mettre à jour la version de la source située à la fin du champ de texte apparaît sous la forme lorsqu'une version plus récente du fichier source existe et que vous pouvez mettre à jour les données de la nomenclature nommée pour qu'elle corresponde à cette version.

L'icône Mettre à jour la version de la source apparaît comme si une nomenclature nommée est associée à la version écrasée du fichier source.

Si l'icône apparaît sous la forme , la nomenclature nommée est basée sur la dernière version du fichier source.
Configuration (Lecture seule) La configuration du fichier associé.

Commandes

Menu déroulant Enregistrer Sélectionnez Enregistrer pour enregistrer la nomenclature, ou Enregistrer sous pour enregistrer une nomenclature nouvellement nommée.
Ouvrir comme fichier CSV Ouvre la nomenclature dans Excel en tant que fichier séparé par des virgules.
Changer de vues Alterne entre la vue de nomenclature et la vue de fichiers.
Rechercher Recherche une chaîne de texte dans la nomenclature.
Comparer Modifie la disposition de l'onglet Nomenclature pour que vous puissiez sélectionner une deuxième nomenclature à comparer.
Filtre Ouvrez la boîte de dialogue Filtre, où vous pouvez spécifier le contenu des nomenclatures à afficher.
Numéros de position Ouvre la boîte de dialogue Numéros de position.
Les numéros de position ne peuvent pas être ajoutés aux nomenclatures nommées SOLIDWORKS.
Extraire
Archiver
Aide

Propriétés de table de nomenclature

Une nomenclature nommée possède la même configuration de colonnes que la nomenclature dont elle est dérivée. Les colonnes suivantes sont les colonnes de nomenclature par défaut. Votre administrateur peut avoir configuré un modèle de nomenclature avec un affichage de colonnes différent.

Nom du fichier Le nom de fichier du composant d'assemblage.
Configuration Un nom de configuration dans l'assemblage.
Numéro de pièce Le numéro de pièce défini dans le composant.
Quantité La quantité du composant pour cette configuration.
de destination L'état du fichier du composant dans SOLIDWORKS PDM.
Description La description du composant pour le fichier.
Révision Le numéro de révision du fichier du composant dans SOLIDWORKS PDM.

Menus contextuels

Les menus contextuels dans la table de nomenclature facilitent la modification des nomenclatures nommées.

Cliquez avec le bouton droit de la souris sur un en-tête de colonne pour accéder à des commandes que vous pouvez utiliser pour modifier la disposition des colonnes.

Insérer Vous permet d'insérer des colonnes en choisissant Colonne Droite ou Colonne Gauche.
Masquer la colonne Cache la colonne sélectionnée.
Afficher la colonne Répertorie les colonnes masquées et montre la colonne que vous sélectionnez.
Montrer tout Montre toutes les colonnes masquées.
Mettre à jour la colonne Affiche la boîte de dialogue Mettre à jour la colonne de la nomenclature, dans laquelle vous pouvez modifier le nom, l'alignement et la largeur par défaut de la colonne sélectionnée.
Supprimer la colonne Supprime une colonne qui a été ajoutée à la nomenclature.

Les colonnes ajoutées sont identifiées par .

Cliquez avec le bouton droit de la souris dans la liste de nomenclature pour sélectionner un fichier et afficher les commandes suivantes.

Aller à dans une nouvelle fenêtre Ouvre une nouvelle fenêtre de l'Explorateur avec le fichier que vous sélectionnez comme fichier sélectionné dans le volet supérieur de la nouvelle fenêtre.
Aller à Transfère le focus dans la section supérieure du volet de droite au fichier sélectionné. Si le fichier sélectionné est une mise en plan ou un assemblage, la nomenclature pour le fichier est affichée.
Insérer Insère des lignes vides dans la nomenclature :
  • Ligne au dessus insère une ligne au-dessus de la ligne sélectionnée, au même niveau dans la hiérarchie.
  • Ligne au dessous insère une ligne au-dessous de la ligne sélectionnée, au même niveau dans la hiérarchie.
  • Ligne enfant insère une ligne au-dessous de la ligne sélectionnée, comme enfant de la ligne sélectionnée.
Copier Copie la ligne sélectionnée.
Coller Si vous copiez une ligne, la colle à l'emplacement de curseur.
Effacer/suppr Supprime la ligne sélectionnée.

Uniquement disponible pour les lignes que vous avez ajoutées.

Cacher la ligne Cache la ligne sélectionnée.
Montrer la ligne Répertorie les lignes masquées et montre la ligne que vous sélectionnez.
Montrer tout Montre toutes les lignes masquées.
Pour une nomenclature nommée archivée, vous avez la possibilité de baser d'autres commandes de fichier sur vos autorisations et la personnalisation du menu contextuel de fichier.
Modifier la taille d'aperçu de l'échantillon graphique Change la taille des vignettes de fichiers à Petite, Moyenne ou Grande. Elle est définie sur Moyenne par défaut.
Lorsque vous sélectionnez la taille dans un tableau, SOLIDWORKS PDM définit la même taille dans les tableaux applicables et dans les onglets. Les vignettes des fichiers autres que SOLIDWORKS peuvent ne pas être claires lorsque vous sélectionnez Moyenne ou Grande.
