PropertyManager Fonction de symétrie

Utilisez le PropertyManager Fonction de symétrie pour symétriser des fonctions. Dans des pièces, vous pouvez symétriser des faces, des fonctions et des corps. Dans des assemblages, vous pouvez symétriser des fonctions d'assemblage.

Pour ouvrir ce PropertyManager :

  • Dans une pièce, cliquez sur Symétrie (barre d'outils Fonctions) ou Insertion > Répétition/Symétrie > Symétrie.
  • Dans un assemblage, cliquez sur Fonctions d'assemblage (onglet Assemblage dans le CommandManager) et cliquez sur Symétrie ou cliquez sur Insertion > Fonction d'assemblage > Symétrie .

Symétriser Face/Plan

(Disponible pour les pièces et les assemblages.)

Symétriser Face/Plan Spécifie le plan par rapport auquel effectuer une symétrie.

Sélectionnez un plan ou une face plane.

Face/Plan de symétrie secondaire

Disponible dans les pièces uniquement. Vous pouvez créer une symétrie sur deux plans à la fois dans une fonction. Sélectionnez des plans ou des faces planes.

Face/Plan de symétrie secondaire Spécifie un plan secondaire à mettre en symétrie en plus du premier plan.
  Origine de symétrie uniquement Disponible si le plan secondaire est perpendiculaire au premier plan.

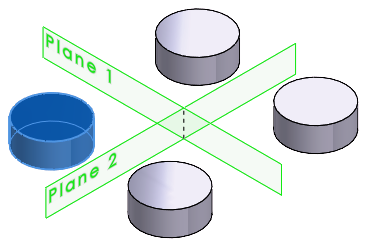

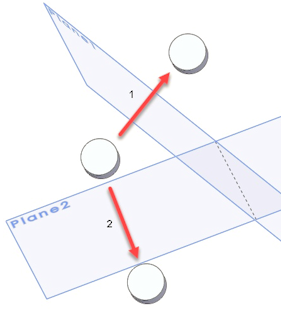

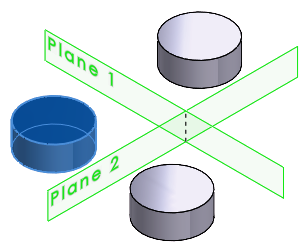

Plans perpendiculaires Origine de symétrie uniquement sélectionné Origine de symétrie uniquement désélectionné

Fonctions à symétriser

(Disponible pour les pièces et les assemblages.)

Fonctions à symétriser Spécifie les fonctions à symétriser.

Sélectionnez une ou plusieurs fonctions.

Faces à symétriser

(Disponible uniquement dans les pièces.) Utile avec les modèles importés où seules les faces qui constituent la fonction ont été importées, et non la fonction elle-même.

Faces à symétriser Spécifie les faces à symétriser.

Dans la zone de graphisme, sélectionnez les faces qui constituent la fonction à symétriser.

Corps à symétriser

(Disponible uniquement dans les pièces.)

Corps volumiques/surfaciques à symétriser Spécifie les corps volumiques et surfaciques à symétriser.

Sélectionnez un ou plusieurs corps.

Propriétés

  Répétition de géométrie Symétrise uniquement la géométrie (faces et arêtes) des fonctions, au lieu de résoudre la fonction entière.
Vous devez sélectionner cette option lorsque, dans une pièce à corps multiple, vous symétrisez des fonctions d'un corps sur un autre corps.

L'option Répétition de géométrie accélère la création et la reconstruction de la fonction. Toutefois, vous ne pouvez pas créer de répétitions de géométrie de fonctions ayant des faces fusionnées avec le reste de la pièce.

  Fusionner les pièces volumiques (Disponible lors de la symétrisation de corps volumiques.) Fusionne les corps volumiques d'origine et symétrique dans un corps solide unique.
  Coudre les surfaces (Disponible lors de la symétrisation de corps surfaciques.) Fusionne les corps surfaciques d'origine et symétrique dans un corps surfacique unique.
  Propager les propriétés visuelles Reflète les propriétés visuelles (telles que les couleurs, textures et données de représentation de filetage) de l'élément d'origine sur l'élément symétrique.
  Aperçu intégral
  Aperçu partiel

Zone d'action de la fonction

(Disponible lorsque vous symétrisez des fonctions dans des assemblages ou des pièces à corps multiple.) Spécifie les corps ou composants qui doivent être affectés par la fonction.
  • Pour les pièces à corps multiples, voir Zone d'action de la fonction dans les pièces à corps multiples.
  • Pour les assemblages, voir Zone d'action de la fonction dans les assemblages.
