PropertyManager Ajuster/Prolonger

Pour ouvrir le PropertyManager Ajuster/Prolonger :

Cliquez sur Ajuster/Prolonger (barre d'outils Constructions soudées) ou sur Insertion > Constructions soudées > Ajuster/Prolonger.

Coupe d'onglets

Cliquez sur l'un des types de coins suivants :

Brute
Biseau
Recouvrement1
Recouvrement2

Corps à ajuster

Pour les coupes Brute, Recouvrement1 et Recouvrement2, sélectionnez un corps à ajuster.

Pour la coupe Brute, sélectionnez un corps ou plus à ajuster.
Permettre de prolonger Si le segment ne rejoint pas l'outil d'ajustement, allongez le segment jusqu'à l'outil.

Outil d'ajustement

Sélectionnez un outil d'ajustement (pour la coupe d'onglets de type Brute uniquement):

  Face / Plan Utilisez une face plane comme outil d'ajustement.
  Corps Utilisez un corps comme outil d'ajustement.

La sélection d'une Face / Plan comme Outil d'ajustement est généralement plus efficace et offre une meilleure performance. Sélectionnez Corps uniquement lors de l'ajustement d'une entité non plane telle qu'un tuyau rond ou une surface en escalier.
  Face/Corps Pour les types de coin Brute, Recouvrement1 et Recouvrement2, sélectionnez un segment adjacent avec lequel effectuer l'ajustement.

Pour la coupe Brute, sélectionnez un ou plusieurs faces ou corps adjacents à utiliser comme outil d'ajustement. Si vous sélectionnez Face / Plan comme Outil d'ajustement, alternez entre garder ou rejeter pour choisir les segments à conserver.



  Aperçu Sélectionnez cette option pour obtenir un aperçu de l'ajustement dans la zone graphique. Pour des raisons de performances, désactivez cette option pour les structures complexes jusqu'à ce que tous les éléments à ajuster soient sélectionnés.
  Permettre de prolonger Choisissez d'étendre ou d'ajuster les éléments mécano-soudés. Désactivez pour ne permettre que l'ajustement. Lorsque vous utilisez cette option, vérifiez l'aperçu avec soin pour vous assurer que les résultats sont corrects.
Découpe simple entre les corps Arase les éléments mécano-soudés avec la première face en contact (utile pour la fabrication).
Découpe complémentaire entre les corps Ajuste l'élément mécano-soudé par rapport au corps en contact.
  Jeu de soudure Sélectionnez cette option, puis entrez le Jeu d'ajustement pour soudure dim_gap_g.png afin de prévoir l'espace nécessaire pour un cordon de soudure. Le jeu réduit la longueur de l'élément ajusté, conservant la longueur totale de la structure.

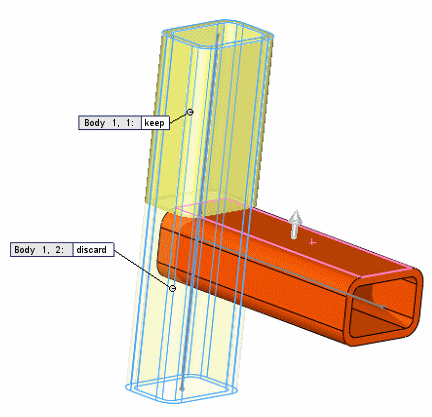

  Textes associés Si l'outil d'ajustement croise l'élément à ajuster, des textes associés apparaissent à côté des segments ajustés avec un identifiant de corps et la possibilité de garder ou rejeter le segment.
Angle bisecteur Coupe les extrémités en formant un angle, si les segments du biseau de coin sont de différentes tailles.
Encastrement Fait se rejoindre les extrémités, si les segments du biseau de coin sont de même taille.
Ajustement avec un plan ou une face en conservant toutes les coupes de segments. Si l'un des segments est supprimé, les segments adjacents restants sont combinés.
