PropertyManager Cotation

Vous permet de coter une mise en plan à l'aide de la cotation intelligente ou DimXpert.

Pour ouvrir ce PropertyManager :

Sélectionnez une ou plusieurs cotes.

Si vous sélectionnez plusieurs cotes, seules les propriétés qui s'appliquent à toutes les cotes sélectionnées sont disponibles.

Outils d'aide à la cotation

PM_smart_dimensioning.gif Cotation intelligente Permet de créer des cotes avec l'outil Cotation intelligente Tool_Smart_Dimensions_Relations.gif.
PM_dimxpert_rapid_dim_manip.gif Cotation rapide Vous permet d'activer ou de désactiver le sélecteur cotation rapide. Cochez la case pour l'activer, décochez-la pour le désactiver. Ce paramètre reste activé dans les sessions suivantes.
DimXpert Vous permet d'appliquer des cotes pour contraindre totalement des fonctions de fabrication (répétitions, rainures, poches, congés, etc.) et des cotes de positionnement.

Style

Style

Schéma de répétition

Applique le schéma de cotation sélectionné aux répétitions.

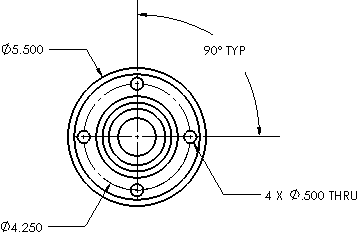

PM_polar_dimensioning.gif Cotation polaire Crée un schéma comprenant un texte associé et parfois une cote de positionnement angulaire. Les cotes créées sont des cotes de diamètre, de rayon et d'angle.
PM_linear_dimensioning.gif Cote linéaire Crée des cotes linéaires pour une répétition.
Le nombre d'occurrences des cotes polaires et linéaires est uniquement pris en charge pour les répétitions créées dans le logiciel SOLIDWORKS.

Schéma de cotation

Applique le schéma de cotation sélectionné, à savoir Référence ou Chaîne PM_chain_dimensioning.gif, aux fonctions de fabrication et cotes de positionnement.

Référence

Par sommet/centre perçage Mesure les fonctions de fabrication et les cotes de positionnement à partir de l'entité sélectionnée dans la zone graphique. Le sommet peut être un vrai sommet ou centre d'un cercle.
Par sélection Mesure les fonctions de fabrication et les cotes de positionnement à partir des arêtes X et Y sélectionnées en créant une intersection virtuelle. Vous pouvez faire glisser l'origine pour la faire pivoter, ou définir un angle de Rotation. Si les arêtes X et Y se croisent, vous devez utiliser l'option Par sommet.

Calque PM_Layer.gif

Dans les mises en plan avec des calques nommés, sélectionnez un calque.
