Le PropertyManager Tôle pliée sur arête

Pour afficher le PropertyManager :

Dans une pièce de tôlerie, cliquez sur Tôle pliée sur arête (barre d'outils Tôlerie).

Certains champs acceptant une saisie numérique vous permettent de créer une équation en saisissant = (signe égal) et en sélectionnant des variables globales, fonctions et propriétés de fichier dans une liste déroulante. Voir Entrée directe d'équations.

Paramètres de tôle pliée

Arête Sélectionnez des arêtes dans la zone graphique.
Pour fusionner des corps dans une pièce de tôlerie à corps multiples, ne sélectionnez qu'une seule arête.
  Profil de tôle pliée sur arête Editez l'esquisse du profil.
  Utiliser le rayon par défaut Activez ou désactivez cette option.
  Utiliser une table de gabarits (Uniquement disponible si une table de gabarits de tôlerie a été sélectionnée pour la pièce). Activez ou désactivez.
Rayon de pliage Spécifiez une valeur lorsque les options Utiliser le rayon par défaut et Utiliser une table de gabarits sont désactivées.
Intervalle Définissez une valeur.

Angle

Angle de la tôle pliée Définissez une valeur. Si vous sélectionnez Jusqu'à l'arête et fusionner pour Longueur de la tôle pliée afin de fusionner deux corps dans une pièce à corps multiple, l'angle est verrouillé. Cliquez sur pour le déverrouiller et le modifier.
Sélectionnez cette face Sélectionnez une face pour définir la relation parallèle ou perpendiculaire pour l'Angle de la tôle pliée.
  Perpendiculaire à la face La tôle pliée sur arête est définie perpendiculairement à la face choisie dans Sélectionnez une face.
  Parallèle à la face La tôle pliée sur arête est définie parallèlement à la face choisie dans Sélectionnez une face.

Longueur de la tôle pliée

Condition de fin de longueur Sélectionnez l'une des options suivantes:

Borgne

Crée la tôle pliée sur arête en fonction de la Longueur et de la Direction spécifiées.

  • Longueur
  • Inverser la direction . Change la direction de la tôle pliée sur arête.

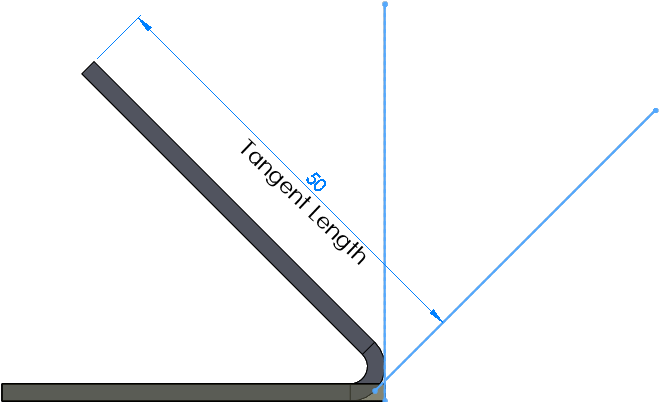

  • Intersection virtuelle extérieure , Intersection virtuelle intérieure , Pli tangent . Spécifie l'origine de la mesure. Une intersection virtuelle crée un point d'esquisse au point d'intersection virtuelle de deux entités d'esquisse (voir Création d'intersections virtuelles). L'option Pli tangent est valide pour les plis supérieurs à 90 º et vous permet d'utiliser la longueur tangente d'une tôle pliée comme base pour le calcul de la longueur. Vous pouvez saisir la longueur tangente sans utiliser de calculs supplémentaires.

Jusqu'au sommet

Crée la tôle pliée sur arête jusqu'à un sommet que vous sélectionnez dans la zone graphique. Vous pouvez la créer dans la direction normale au plan de la tôle pliée ou parallèle à la tôle de base pliée.

Normal au plan de la tôle pliée

Le sommet sélectionné coïncide avec la face de fin de la tôle pliée sur arête.

Parallèle à la tôle de base pliée

Le sommet sélectionné passe par un plan qui est parallèle à la face de la tôle de base pliée.

Normal au plan de la tôle pliée. Le sommet rouge coïncide avec la face de fin de la tôle pliée sur arête. (Une ligne d'esquisse est affichée pour plus de clarté.)
Parallèle à la tôle de base pliée. Le sommet rouge passe par un plan qui est parallèle à la face de la tôle pliée de base. (Une ligne d'esquisse est affichée pour plus de clarté.)

Jusqu'à l'arête et fusionner

Dans une pièce à corps multiples, fusionne l'arête sélectionnée avec une arête parallèle sur un autre corps. Sélectionnez une arête de destination sur le second corps.

Intersection virtuelle extérieure , Intersection virtuelle intérieure

Spécifie l'origine de la mesure.

Sélectionnez une arête de destination

Tôle pliée de longueurs multiples Crée des tôles pliées de longueurs différentes.
Vous pouvez spécifier la Longueur dans le PropertyManager ou dans la zone graphique.

Position de la tôle pliée

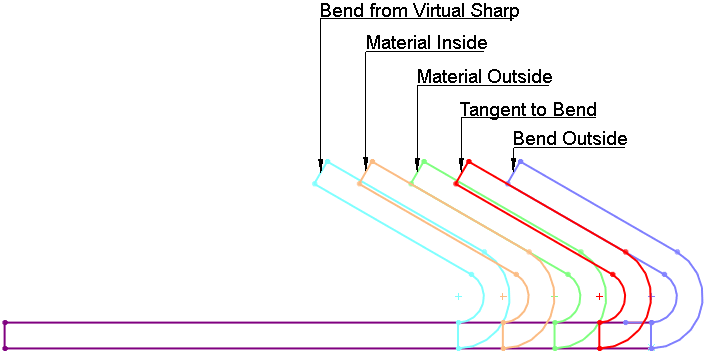

  Position du pli Sélectionnez l'une des options suivantes:

Matériau à l'intérieur

Matériau à l'extérieur

Pli à l'extérieur

Pliage à partir d'une intersection virtuelle

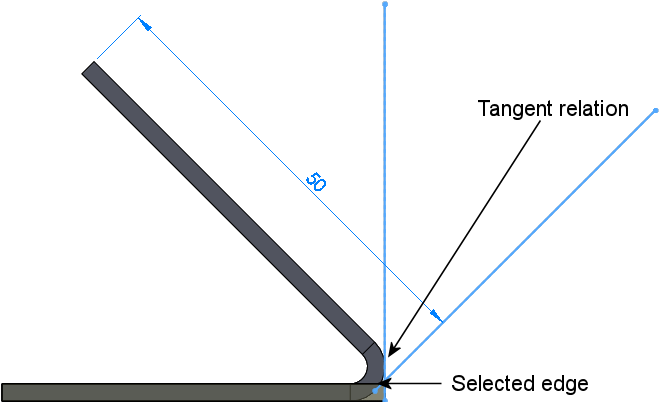

Tangent au pli

Valide pour toutes les options de longueur de tôle pliée et pour les plis supérieurs à 90º. La position de la tôle pliée sera toujours tangente à la face latérale associée à l'arête sélectionnée et la longueur de la tôle pliée conservera toujours la longueur exacte.

  Ajuster les plis de côté Enlève le matériau en excès dans les plis voisins. Le matériau en excès apparaît lorsque l'un des plis d'une Tôle à bords repliés touche un pli existant. L'enlèvement de matière qui ajuste les plis voisins est dimensionné automatiquement et ne peut pas être modifié.
Ceci est l'aperçu de la fonction Tôle pliée sur arête. La région de pliage de l'aperçu en bleu touche le pli de la base-tôle pliée en forme de L.
Résultat avec l'option Ajuster les plis de côté désactivée. Résultat avec l'option Ajuster les plis de côté activée.
  Décalage Sélectionnez cette option pour décaler la tôle pliée par rapport au corps de tôlerie.
  Condition de fin de décalage Sélectionnez un objet pour la Condition de fin de décalage .
Inverser la direction Change la direction du décalage.
Distance de décalage Définissez une valeur.

Zone de pliage personnalisée

Sélectionnez pour définir un Type de zone de pliage et une valeur pour la zone de pliage.

Type de grugeage personnalisé

Sélectionnez un Type de grugeage personnalisé pour ajouter des coupes de grugeage, puis sélectionnez le type de coupe de grugeage.

Si Type de grugeage est :
  • Rectangle ou Arrondi et que vous sélectionnez Utiliser le ratio de grugeage, définissez une valeur pour le Ratio.
  • Rectangulaire ou Arrondi et que vous désactivez Utiliser le ratio de grugeage, définissez des valeurs pour la Largeur du grugeage et la Profondeur du grugeage .
  • Déchirure, sélectionnez Découpe ou Prolongement .
