Propriétés du document - Labels de vue de détail

Vous pouvez spécifier des paramètres d'habillage pour les labels de vues de détail au niveau du document.

Pour ouvrir cette page :

Lorsqu'une mise en plan est ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document puis sélectionnez Vues > Détail .

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Norme des vues de détail de base

Norme des vues de détail de base
Sélectionnez une norme :
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

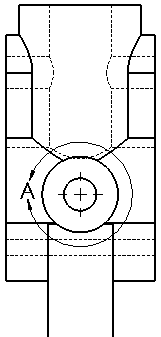

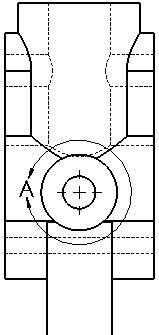

Cercle

Style du cercle Sélectionnez un style pour le cercle de la vue source.
Epaisseur du cercle Sélectionnez une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Bordure

Style de la bordure Sélectionnez un style pour la bordure de la vue de détail.
Epaisseur de la bordure Sélectionnez une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Texte de cercle de détail

Applique des paramètres de police à la vue source.

Police

Cliquez pour modifier la police.

Exemple de texte de cercle de détail

Texte de label de vue

Paramètres de police appliqués au label de la vue de détail.

Police

Cliquez pour modifier la police.

Exemple de texte de label de vue

Options de label

Selon la norme Sélectionnez cette option pour adhérer à la norme de base. Désactivez pour modifier les paramètres d'affichage des labels :
  • Nom. Sélectionnez un titre devant apparaître dans le label de vue, ou saisissez un titre.
  • Label. Sélectionnez la manière dont la lettre de label correspondant au label sur la vue parente apparaît dans le label de vue.
  • Echelle. Sélectionnez un label pour l'échelle, ou saisissez un label.
  • Délimiteur. Sélectionnez une option d'affichage pour l'échelle:
    • Pour afficher l'échelle avec deux nombres séparés par un délimiteur, sélectionnez:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Pour afficher l'échelle comme un ratio entre deux nombres suivi de X sélectionnez # X.
    • Pour cacher l'échelle, sélectionnez <Aucun>.
  • Supprimez l'espace dans l'échelle autour de deux-points (:) et la barre oblique (/). Sélectionnez pour supprimer l'espace dans le label d'échelle.
  • Une option d'affichage de label:
    • Empilé. Affiche le label de vue avec le nom et le label empilés au-dessus de l'échelle.
    • En ligne. Affiche le nom et le label sur la même ligne.
Afficher le label au-dessus de la vue Sélectionnez pour afficher le label au-dessus de la vue.
Inclure les labels de position pour les nouvelles vues Sélectionnez cette option pour ajouter automatiquement une étiquette de localisation à la vue de détail et au cercle de détail.
Mettre à l'échelle selon l'échelle de la vue pour le contour irrégulier Sélectionnez pour mettre automatiquement les contours irréguliers à l'échelle de la vue de mise en plan.

Calque

Calque
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Les paramètres de calque de label de vue de détail remplacent les paramètres Style du cercle et Style de la bordure des labels de vues de détail.
