Vous pouvez utiliser un jeu de règles Defeature pour simplifier votre modèle.
Pour créer un jeu de règles Defeature :
- Ouvrez un modèle et cliquez sur Defeature
(barre d'outils Outils) ou sur .
- Dans le PropertyManager, sélectionnez Silhouette
.
- Cliquez sur Suivant
.
- Sous Appliquer des règles Defeature à l'assemblage, cliquez sur Modifier les règles.

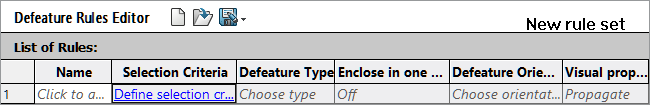

- Dans la boîte de dialogue Editeur de règles Defeature, sous Nom, entrez un nom.
- Sous Critères de sélection, cliquez sur Définir les critères de sélection.

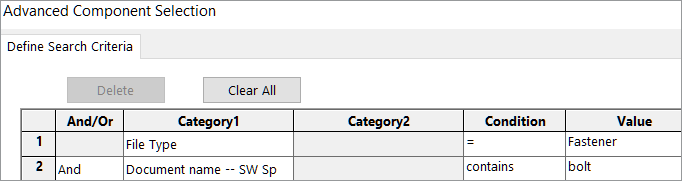

- Dans la boîte de dialogue Sélection avancée de composant, sélectionnez les critères de recherche.
Par exemple, recherchez les attaches où le nom de fichier contient un boulon.
-

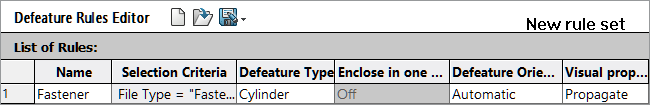

Dans la boîte de dialogue Editeur de règles Defeature , spécifiez le Type Defeature et l'Orientation Defeature.
Pour chaque règle, les champs Nom, Critères de sélection, Type de Defeature et Orientation Defeature doivent être renseignés.
- Facultatif : Cliquez sur Enregistrer
pour enregistrer les règles en tant que jeu de règles Defeature, .slddrs.
- Dans la boîte de dialogue Editeur de règles Defeature, cliquez sur OK pour revenir au PropertyManager.
Sous Appliquer des règles Defeature à l'assemblage, l'état de la règle est En attente.
- Cliquez sur Appliquer.
Après que SOLIDWORKS® a appliqué la règle au modèle, l'état passe à Terminé (x sur y corps OK).
- Facultatif : Cliquez sur Enregistrer le journal pour enregistrer les résultats dans un fichier journal.
Lorsque vous ouvrez le fichier journal, vous voyez une liste des composants réduits et l'état réduit.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
