Nbre de points pour chaque fréquence
|
Définit le nombre maximal de points de fréquence auxquels sera évaluée la réponse pour chacun des modes. La limite du nombre total de pas de simulation est de 10000. |
|
Facteur de regroupement pour chaque fréquence
|

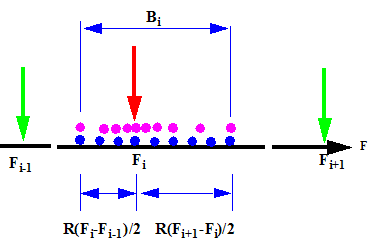

Ratio R qui permet de définir la plage de points de fréquence de la simulation pour chaque fréquence propre examinée dans l'analyse. Par exemple, pour le mode i, la plage complète B i (R =1) s'étend de (F i - F i-1)/2 à (F i+1 - F i)/2, comme indiqué ci-dessous :
- Un point de fréquence de simulation est utilisé à chaque fréquence propre examinée dans l'analyse. Dans le cas où deux modes consécutifs sont trop proches l'un de l'autre, le logiciel utilise un nombre de points inférieur au Nbre de points pour chaque fréquence.
- Pour le premier mode, Fi-1 est considéré comme étant égal à 0. Pour le dernier mode, le facteur de regroupement est considéré comme étant symétrique pour la fréquence propre.
- Si la limite supérieure de la fréquence, spécifiée dans l'onglet Options harmoniques, est beaucoup plus grande que la fréquence propre la plus élevée examinée dans l'analyse, le Nbre de points pour chaque fréquence saisi est utilisé pour définir les points de fréquence dans cette plage.
|
|
Interpolation
|
|
Logarithmique
|
Les points de fréquence de simulation sont regroupés logarithmiquement pour chaque fréquence propre, afin de capturer avec précision la réponse à proximité de celle-ci. Les points de fréquence de simulation sont indiqués en rose sur la figure ci-dessus.
|
|
Linéaire
|
Les points de fréquence de simulation sont distribués uniformément sur le facteur de regroupement. Les points de fréquence de simulation sont indiqués en bleu sur la figure ci-dessus.
|
|
| Inclure des fréquences supplémentaires pour la réponse |
Sélectionnez cette option pour inclure des fréquences d'intérêt supplémentaires pour le calcul des paramètres de réponse aux charges harmoniques.
En plus des fréquences naturelles, qui sont incluses par défaut dans l'analyse harmonique, vous pouvez sélectionner jusqu'à 20 points de fréquence supplémentaires. Saisissez les points de fréquence supplémentaires dans l'ordre croissant (valeurs positives).
Le nombre de points de fréquence de solution auxquels le solveur calcule la réponse (c'est-à-dire les points de solution de fréquence regroupés entre deux fréquences consécutives) est identique au nombre de points de fréquence utilisés pour les fréquences naturelles (voir Nombre de points pour chaque fréquence).
|
| Editer |
Sélectionnez cette option pour saisir jusqu'à 20 fréquences par ordre croissant (valeurs positives). |
| Tolérance pour fusionner les points de fréquence supplémentaires |
Définit une limite de tolérance (%) qui définit la proximité d'un point de fréquence supplémentaire par rapport à une fréquence naturelle ou à son point de fréquence supplémentaire consécutif afin que le solveur puisse fusionner les deux fréquences consécutives en une seule fréquence. La limite de tolérance par défaut est de 1 %. Le solveur n'applique pas le critère de tolérance aux points de fréquence naturelle (c'est-à-dire que les fréquences naturelles ne sont pas fusionnées).
|
 représente les fréquences naturelles calculées par le solveur (toutes les fréquences naturelles sont incluses dans le calcul de la sortie RMS).
 représente les points de fréquence supplémentaires définis par l'utilisateur à inclure dans le calcul de la sortie RMS.
 représente la tolérance (%).
Par exemple, le solveur fusionne un point de fréquence supplémentaire à sa fréquence naturelle la plus proche, en fonction des critères suivants :
|
