Vous pouvez remplacer la tige de connexion d'un assemblage par un connecteur de tiges de liaison pour réduire la taille du maillage et accélérer la simulation. Spécifiez les entités géométriques auxquelles vous fixez le connecteur de tige de liaison et les conditions de support des joints d'extrémité du connecteur.
Le connecteur de tige de liaison est disponible avec SOLIDWORKS Simulation Professional et SOLIDWORKS Simulation Premium.
La représentation d'un connecteur de tige de liaison est un élément poutre avec deux joints d'extrémité qui relient une tige de liaison à d'autres parties d'un ensemble. Le type de support pour les joints d'extrémité peut être rigide, pivotant ou sphérique, selon la configuration de montage réelle d'un connecteur de tige de liaison.
Les deux joints d'extrémité du connecteur sont situés au centre des faces cylindriques ou des bords circulaires sélectionnés. Une formulation de couplage distribué relie les joints d'extrémité de la poutre (nœuds de référence) à tous les nœuds de couplage de la face, de l'arête ou du sommet auquel le connecteur de tige de liaison est fixé. Le couplage de distribution contraint le mouvement des nœuds de couplage à la translation et la rotation des nœuds de référence. Les nœuds de couplage sont situés dans un rayon d'influence (rayon d'une tige circulaire ou racine carrée [largeur x profondeur] d'une tige rectangulaire). Le couplage distribué produit des champs de contrainte et de déplacement plus réalistes au niveau des joints du connecteur.
Après avoir exécuté une simulation avec des connecteurs de tige de liaison, vous pouvez répertorier les forces des connecteurs, telles que la force de cisaillement, la force axiale, le moment de flexion et le couple. Une force axiale négative indique que le connecteur de tige de liaison est en compression. Cliquez à l'aide du bouton droit sur Résultats
et cliquez sur Liste des forces dans le connecteur.
Le connecteur de tiges de liaison n'est pas disponible pour les études thermiques.
 |

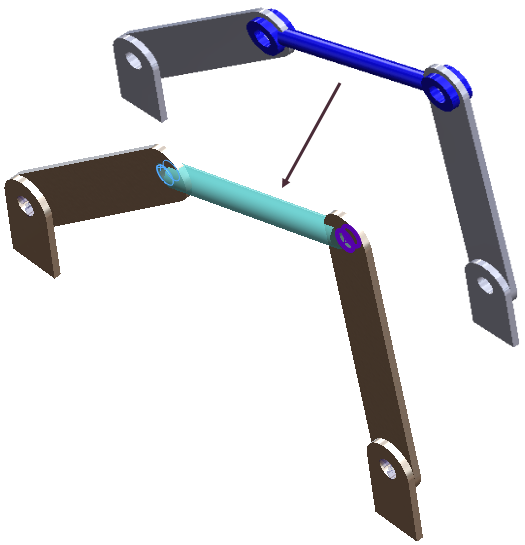

| Dans ce mécanisme à cinq barres, vous pouvez remplacer la tige supérieure par un connecteur de tige de liaison qui a une coupe transversale circulaire solide et deux articulations d'extrémité pivotantes. |
 |

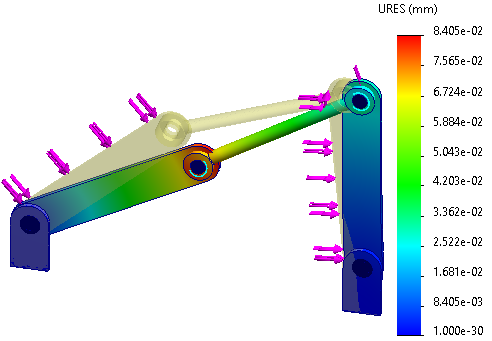

| Tracé du déplacement d'un mécanisme à cinq barres. La forme non déformée (jaune clair) est superposée à la forme déformée. |
 |

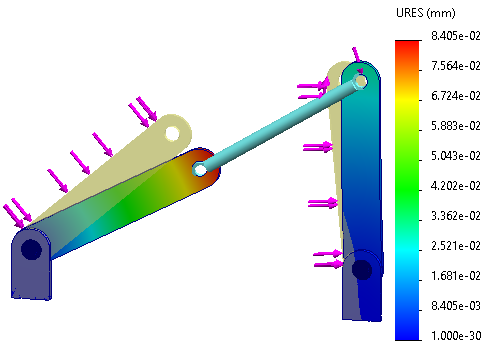

| Tracé du déplacement d'un mécanisme à quatre barres avec un connecteur de tige de liaison qui remplace la tige supérieure. Les deux tracés de déplacement sont identiques. |
