PropertyManager Contrôle de démoulage

Ajoutez les contrôles de démoulage pour garantir que la conception optimisée peut être moulée et extraite d'un moule.

Pour accéder au PropertyManager Contrôle de démoulage :

  • A partir d'un arbre d'étude de topologie, cliquez avec le bouton droit de la souris sur Contrôles de fabrication, puis cliquez sur Spécifier la direction de démoulage.

L'utilisation des contrôles géométriques prévient la formation de contre-dépouilles et de cavités et garantit que la forme optimisée peut être extraite d'un moule.

Direction de démoulage

  Plan milieu (Dans les deux directions) Sélectionnez l'une de ces options :

Déterminer automatiquement le plan milieu de joint

Le module d'optimisation détermine la position optimale du plan milieu. Le composant optimisé peut être retiré du moule dans les deux directions, en s'écartant du plan milieu.

Sélectionner un plan pour la direction

  Direction d'ouverture uniquement La « direction d'ouverture » correspond à la direction vers laquelle les deux moitiés d'un moule se séparent ou la direction dans laquelle un outil d'emboutissage se déplace.
  Emboutissage (Direction d'ouverture uniquement)

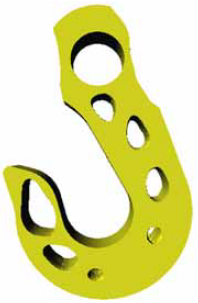

Si l'algorithme d'optimisation supprime un élément de la structure, il retire également tous les éléments derrière ou devant cet élément (par rapport au vecteur d'arête indiquant la direction d'ouverture). Consultez ci-dessous un exemple de modèle de crochet de grue optimisé avec un contrôle d'emboutissage.
Sélectionner une arête pour définir la direction Sélectionnez le vecteur d'arête indiquant la direction d'ouverture.
  Inverser la direction Inverse la direction d'ouverture.
Généralement, il est préférable d'effectuer une première optimisation sans aucune restriction de fabrication et d'effectuer ensuite une deuxième optimisation avec des restrictions de fabrication.
