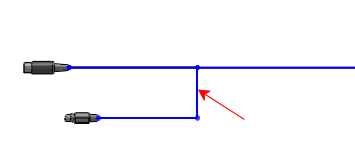

Faire glisser. Vous permet de faire glisser un point ou une ligne d'esquisse dans l'esquisse mise à plat. Sélectionnez Inverser la sélection pour sélectionner les segments complémentaires de l'autre côté du segment d'esquisse. |
|
Horizontal. Contraint le segment sélectionné horizontalement et vous permet d'alterner entre les différentes positions horizontales. |
|
Vertical. Contraint le segment sélectionné verticalement et vous permet d'alterner entre les différentes positions verticales. |
|
Supprimer les relations. Supprime la contrainte horizontale or verticale sur un segment d'esquisse, pour vous permettre de le positionner de manière oblique. Après avoir supprimé les relations, cliquez sur Faire glisser
pour repositionner le segment. |
|
Sortance. Permet de manipuler et de positionner les segments de sortance. Sélectionnez Angle de positionnement pour définir la position de la sortance par rapport au segment de base. Sélectionnez Angle d'espacement pour définir l'espacement entre les segments de sortance. |
