Boîte de dialogue Assistant de préparation des fichiers

Vous pouvez utiliser l'Assistant de préparation des fichiers pour évaluer vos fichiers et ainsi détecter les problèmes courants avant de les enregistrer sur 3DEXPERIENCE Platform.

1. Dans SOLIDWORKS, cliquez sur Outils > Assistant de préparation des fichiers.
2. Dans la boîte de dialogue, cliquez sur Ajouter dossier.
3. Dans la boîte de dialogue Rechercher un dossier, sélectionnez un dossier, puis cliquez sur OK.
4. Sous Sauvegarde et journaux, sélectionnez des dossiers pour :
   • Sélectionner un dossier dans lequel créer une sauvegarde

     Stocke une copie des fichiers modifiés dans le dossier de sauvegarde.

   • Sélectionner un dossier dans lequel créer des fichiers journaux

     Stocke les fichiers journaux et le fichier de résultats d'analyse HTML créé par l'évaluation.

5. Sous Options, sélectionnez les éléments à évaluer :

   Remplacer les espaces de début/fin dans les noms de fichiers par "_"	Remplace les espaces au début ou à la fin d'un nom de fichier par un trait de soulignement « _ ».
   Détecter les fichiers en double et inviter à les fusionner	Recherche les fichiers en double. Lorsque des fichiers en double sont trouvés, la boîte de dialogue Fusionner les doublons s'ouvre. Sélectionnez des options : Correspondance sur le nom de fichier Recherche les noms de fichiers identiques. Correspondance sur le nom de fichier et le nom de configuration Recherche les noms de fichiers et de configurations identiques et le nombre de configurations. Correspondance sur le nom de fichier et l'horodatage de création du fichier Recherche les noms de fichiers et les horodatages de création de fichiers identiques.
   Etendre les noms de fichier pour qu'ils contiennent au moins trois caractères	Ajoute un trait de soulignement « _ » à un nom de fichier lorsqu'il ne contient qu'un ou deux caractères. 3DSearch nécessite que le nom de fichier contienne au moins trois caractères pour pouvoir l'indexer.
   Détecter les références 3D Interconnect	Identifie les fichiers qui ont des références 3D Interconnect et répertorie ces fichiers dans le fichier journal. Aucune modification n'est apportée aux fichiers SOLIDWORKS.
   Détecter les références de fichier manquantes	Identifie les références de fichier manquantes et fournit des détails dans le fichier journal. Aucune modification n'est apportée aux fichiers SOLIDWORKS. Si des fichiers ont été déplacés après le dernier enregistrement du modèle, des avertissements de fichiers manquants sont générés pour les fichiers déplacés.
   Détecter les références de configuration manquantes	Identifie les références de configuration manquantes et fournit des détails dans le fichier journal. Aucune modification n'est apportée aux fichiers SOLIDWORKS.
   Détecter les données de configuration obsolètes	Répertorie les informations sur les configurations obsolètes. Cela peut se produire si vous supprimez une configuration et que vous ne reconstruisez pas le modèle. Reconstruisez les documents avant de les enregistrer sur la 3DEXPERIENCE Platform.
   Détecter les fichiers non mis à jour pour la compatibilité 3DEXPERIENCE	Exécute la vérification de compatibilité pour les fichiers sélectionnés afin de vérifier si les fichiers ont été mis à jour vers le nouveau 3DEXPERIENCE Configuration Manager. Pour mettre automatiquement à jour les fichiers afin d'assurer la compatibilité avec 3DEXPERIENCE, cliquez sur Outils > Options > Options du système > Intégration 3DEXPERIENCE et sélectionnez Mettre à jour les fichiers SOLIDWORKS pour assurer leur compatibilité avec la 3DEXPERIENCE Platform. Pour plus d'informations, voir Options d'intégration 3DEXPERIENCE. Pour mettre à jour manuellement les fichiers afin d'assurer la compatibilité avec 3DEXPERIENCE, avec un modèle ouvert dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur l'élément de premier niveau et sélectionnez Mise à jour de compatibilité avec 3DEXPERIENCE. Pour plus d'informations, voir Mise à jour des modèles pour la compatibilité avec 3DEXPERIENCE.
   Vérifier les valeurs de propriétés personnalisées	Identifie les fichiers dans lesquels le mappage des attributs échouera en raison de types de données incompatibles. Pour ajouter une vérification de propriété personnalisée : Sélectionnez Vérifier les valeurs de propriétés personnalisées. Cliquez sur Vérifications de propriétés personnalisées. Dans la boîte de dialogue, ajoutez le nom d'une propriété personnalisée SOLIDWORKS dans Nom de la propriété personnalisée SOLIDWORKS. Sélectionnez une option dans Type de données d'attribut mappé. Cliquez sur OK.

6. Cliquez sur Start.
   L'Assistant de préparation des fichiers effectue automatiquement des vérifications supplémentaires.

   Vérification supplémentaire	Description
   Mise à jour de l'extension de fichier	Met à jour les fichiers ayant d'anciennes extensions de format de fichier (.prt, .asm, .drw) vers les extensions de fichier actuelles (.SLDPRT, .SLDASM, .SLDDRW).
   Nombre de configurations	Compte le nombre de configurations et affiche cette information dans le fichier journal.
   Version du fichier	Recherche les fichiers antérieurs à SOLIDWORKS 2021.

   Le logiciel crée un fichier HTML des résultats dans le dossier du fichier journal.


7. Examinez les résultats de l'analyse pour obtenir des informations sur les problèmes potentiels avant d'enregistrer le modèle dans 3DEXPERIENCE Platform.

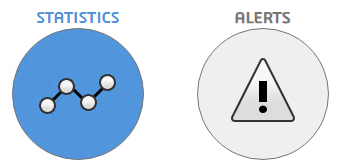

   Pour afficher les données requises, cliquez sur Statistiques comme indiqué ci-dessus ou sur Alertes comme indiqué ci-dessous.

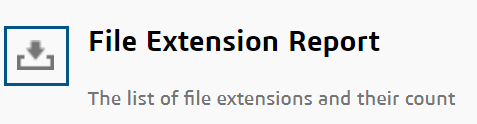

   Pour télécharger des rapports individuels au format CSV à partir de l'analyse HTML, cliquez sur en regard du rapport.
