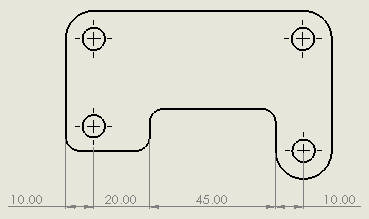

Cotations en chaîne

Vous pouvez créer une chaîne de cotes associées allant d'une fonction à une autre.

Vous pouvez créer une cote en chaîne dans les mises en plan et dans les esquisses des pièces et assemblages. Les cotes en chaîne sont les cotes de référence pilotées par la géométrie. Vous ne pouvez pas changer leurs valeurs ou les utiliser pour piloter le modèle.

Lorsque vous créez des cotes en chaîne, votre première sélection définit l'arête de début de la chaîne. Les sélections suivantes sont mesurées d'une sélection à l'autre. Vous pouvez sélectionner des éléments tels que des arêtes, des sommets, des cercles et des points milieu.

Création de cotations en chaîne

Pour créer des cotations en chaîne :

  1. Cliquez sur Cotation en chaîne (barre d'outils Cotations/Relations) ou sur Outils > Cotations > Chaîne.

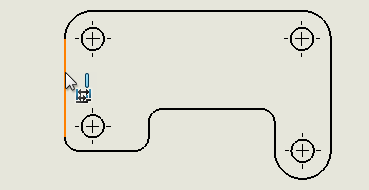

  2. Sélectionnez l'arête de début.


  3. Cliquez sur les fonctions à ajouter à l'ensemble de chaîne.


Ajout de cotes à des cotes en chaîne existantes

Pour ajouter manuellement une cote globale à un ensemble de cotes en chaîne :

  • Cliquez à l'aide du bouton droit de la souris sur une cote dans l'ensemble et cliquez sur Ajout global.

Pour ajouter plus de cotes à un ensemble de cotes en chaîne :

  • Cliquez à l'aide du bouton droit de la souris sur une cote dans l'ensemble, cliquez sur Ajouter à la chaîne, puis sélectionnez les autres éléments à ajouter à la chaîne.
Vous pouvez supprimer une cote d'un ensemble de cotes en chaîne. Les cotes voisines s'ajustent automatiquement pour éviter les espaces dans la chaîne.

Pour automatiser certaines actions courantes de cotes en chaîne :

  1. Cliquez sur Outils > Options > Propriétés du document > Cotes > Linéaire.
  2. Sous Cote en chaîne, sélectionnez les options :
    Option Description
    Ajouter une cotation globale aux cotations en chaîne Ajoute automatiquement une cotation globale lorsque vous créez un ensemble de cotations en chaîne.
    Ajouter la dernière cotation de référence (Disponible si l'option Ajouter une cotation globale aux cotations en chaîne est sélectionnée.) Ajoute automatiquement une cotation de référence lorsque vous créez un ensemble de cotations en chaîne.

Conversion entre cotations en chaîne et de ligne de base

Vous pouvez convertir les cotations de ligne de base en cotations en chaîne et vice versa.

Pour convertir une cote en chaîne en cote de ligne de base :

  • Cliquez avec le bouton droit sur une cote dans l'ensemble et cliquez sur Convertir en base.

Pour convertir une cote de ligne de base en une cote en chaîne :

  • Cliquez avec le bouton droit de la souris sur une cote dans l'ensemble et cliquez sur Convertir en chaîne.

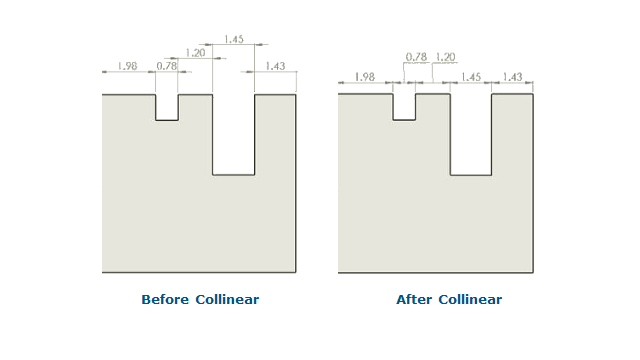

Maintien des cotations en chaîne colinéaires

Vous pouvez vous assurer que les cotations en chaîne restent colinéaires même avec un espace limité.

Lorsque le texte de cotation et les pointes de flèches se chevauchent, vous pouvez sélectionner les options qui conviennent le mieux.

Pour maintenir les cotations en chaîne colinéaires lorsque le texte de cotation chevauche :
  1. Cliquez sur Outils > Options > Propriétés du document > Cotes > Linéaire.
  2. Sous Cotation en chaîne, sélectionnez Décaler automatiquement le texte lorsque l'espace est limité.
    Dans les normes ISO et ANSI, cette option est sélectionnée par défaut.
Pour maintenir les cotations en chaîne colinéaires lorsque les pointes de flèches chevauchent :
  1. Cliquez sur Outils > Options > Propriétés du document > Cotes > Linéaire.
  2. Sous Cotation en chaîne, sélectionnez Lorsque la pointe de flèche chevauche, remplacer automatiquement la terminaison de la pointe de flèche par : et spécifiez une option.
    • Points. Remplace les pointes de flèche par des points .
    • Traits obliques. Remplace les pointes de flèche par des traits obliques .
      Dans la norme ISO, cette option est sélectionnée par défaut.
