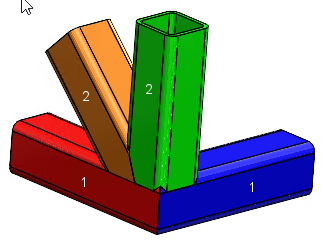

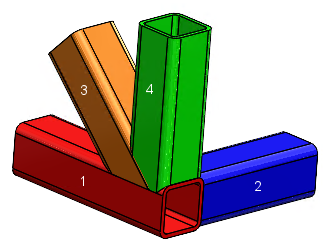

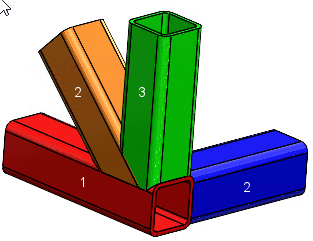

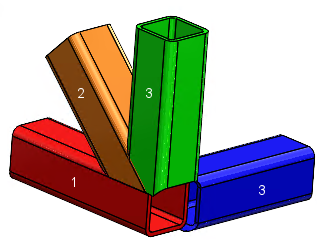

Cette rubrique présente des exemples de coins complexes ayant différents ordres d'ajustement.
Elément du groupe Eléments d'outil d'ajustement

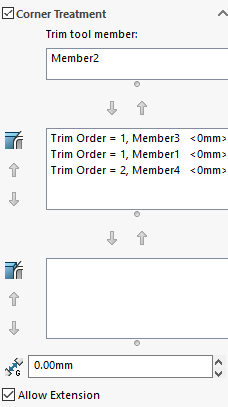

Dans le PropertyManager Coin complexe, lorsque vous déplacez un élément d'un groupe Ajustement du corps vers le groupe Elément d'outil d'ajustement, les éléments restants sont ajustés. L'ajustement est basé sur :
- les ordres d'ajustement des éléments restants ;
- la position de l'élément qui est déplacé vers le groupe Elément d'outil d'ajustement.

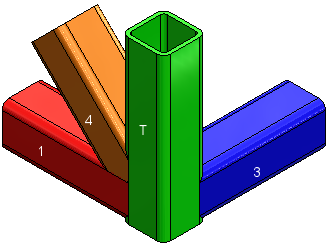

Dans l'exemple suivant, « T » représente l'élément 2 déplacé vers le groupe Elément d'outil d'ajustement.
Elément du groupe Ajustement plan
Dans le PropertyManager Coin complexe, lorsque vous déplacez des éléments vers le groupe Ajustement plan, ces derniers sont ajustés. L'ajustement est basé sur les ordres d'ajustement et les positions des éléments en contact avec l'élément déplacé.

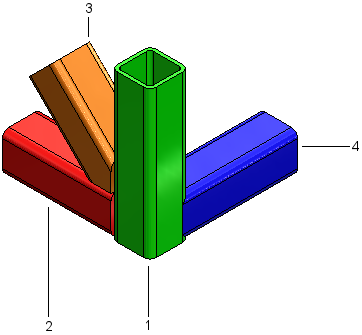

Dans l'exemple suivant, le membre 2 est un membre de l'outil de d'ajustement et les membres 1 et 4 sont déplacés vers le groupe d'ajustement plan.

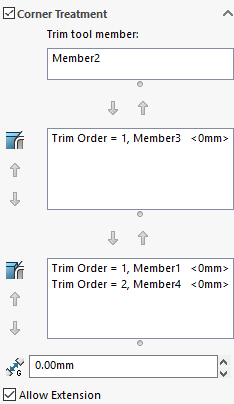

| 1 |
Member2 : Outil d'ajustement |
| 2 |
Member1 : Ajustement plan, ordre d'ajustement 1 |
| 3 |
Member4 : Ajustement plan, ordre d'ajustement 2 |
| 4 |
Member3 : Ajustement du corps, ordre d'ajustement 1 |
