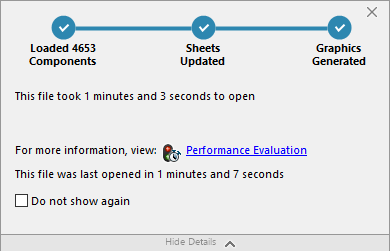

L'indicateur d'Avancement d'ouverture de mise en plan fournit des informations sur l'état des opérations à l'ouverture d'une mise en plan.
Pour les mises en plan qui mettent plus de 60 secondes à s'ouvrir, l'indicateur reste ouvert après l'ouverture de la mise en plan.
Il fournit des informations sur les opérations suivantes :
| Charger les composants |
Charge la pièce ou l'assemblage de premier niveau et les documents référencés. Indique le nombre de composants ouverts et le nombre total de fichiers présents dans le modèle. |
| Mettre à jour la mise en plan |
Met à jour les modèles, y compris les contraintes, les fonctions d'assemblage, les répétitions et les modèles dans le contexte. Si la mise en plan comporte plusieurs feuilles, indique le nombre total de feuilles et quelle feuille est en train d'être mise à jour. Cliquez sur Ignorer le reste pour interrompre le chargement des feuilles après la feuille en cours. |
| Mettre à jour les graphiques |
Génère des graphiques. |
| Temps écoulé |
Indique le temps qu'il a fallu pour ouvrir la mise en plan. |
| Temps précédent pour ouvrir |
Affiche le temps qu'il a fallu pour ouvrir la mise en plan lors de sa dernière ouverture. Pour les mises en plan d'assemblage, l'opération Temps précédent pour ouvrir est spécifique au mode d'assemblage. Ces informations sont enregistrées pour les modes Allégé et Résolu.
|
Après l'ouverture de la mise en plan, cliquez sur Evaluation de performance dans la boîte de dialogue de l'indicateur pour afficher les informations de performance spécifiques à l'ouverture de la mise en plan. Pour afficher les informations de performance par la suite, cliquez sur .
Vous pouvez supprimer l'indicateur d'Avancement d'ouverture de mise en plan en sélectionnant l'option Ne plus afficher. Pour restaurer l'indicateur d'avancement, cliquez sur . Sous Messages/Erreurs/Avertissements, cliquez sur Messages ignorés, puis sélectionnez Indicateur d'avancement d'ouverture de mise en plan.
