Insertion de composants depuis PartSupply

3DEXPERIENCE Marketplace | PartSupply fournit un catalogue de composants 3D gratuits comprenant des modèles 3D téléchargeables, avec des informations pour les concepteurs, les ingénieurs de fabrication et les responsables de l'approvisionnement.

Avant de pouvoir utiliser PartSupply dans SOLIDWORKS, vous devez installer le complément 3DEXPERIENCE Marketplace. Le complément est gratuit et est disponible sur le site de téléchargement gratuit de SOLIDWORKS.

Dans SOLIDWORKS, vous pouvez utiliser PartSupply pour rechercher des composants 3D et les insérer dans votre assemblage, ou les utiliser pour remplacer des composants déjà présents dans celui-ci. Vous pouvez rechercher des pièces avec des géométries et des attributs similaires comme une source ou une taille identique.

Pour insérer des composants depuis PartSupply :

  1. Dans l'assemblage CommandManager, cliquez sur Insérer > Composants > Insérer à partir de PartSupply .

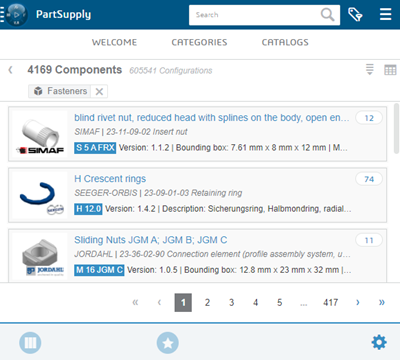

  2. Effectuez une recherche ou naviguez dans le catalogue.

    Pour rechercher une pièce dont la géométrie est similaire, cliquez avec le bouton droit de la souris sur une pièce dans l'arbre de création FeatureManager et sélectionnez Rechercher similaire dans PartSupply.
  3. Lorsque vous avez trouvé la pièce dont vous avez besoin, faites glisser le composant dans SOLIDWORKS à partir de la miniature dans les résultats de recherche, du volet Conception ou d'une ligne de la table des configurations. Vous pouvez également utiliser Ouvrir ou Insérer dans la page du catalogue.
  4. Facultatif : Pour remplacer un composant de votre assemblage par un modèle de PartSupply :
    1. Sélectionnez le composant à remplacer dans SOLIDWORKS.
    2. Dans PartSupply, localisez la pièce par laquelle vous souhaitez le remplacer.
    3. Cliquez sur Remplacer dans la page du catalogue.
Lorsque vous ouvrez un assemblage qui provient de 3DSpace dans SOLIDWORKS, vous ne pouvez pas insérer de composants qui existent dans un coffre-fort SOLIDWORKS PDM. A l'inverse, si vous ouvrez un assemblage directement à partir d'un coffre-fort SOLIDWORKS PDM, vous ne pouvez pas insérer un composant situé dans 3DSpace à l'aide de PartSupply. Pour contourner cette limitation, migrez le composant ou l'assemblage du coffre-fort SOLIDWORKS PDM vers 3DSpace.

Pour plus de détail, voir 3DEXPERIENCE Marketplace | PartSupply.
