Réparation des cotes bancales

Vous pouvez modifier les cotes bancales pour les rattacher à une fonction dans le modèle. Cela s'applique aux cotes créées à l'aide des outils DimXpert, comme les outils Cote de taille , Cote de positionnement  et Cote d'angle. Cet outil est uniquement disponible pour les cotes DimXpert.

Pour réparer les cotes bancales :

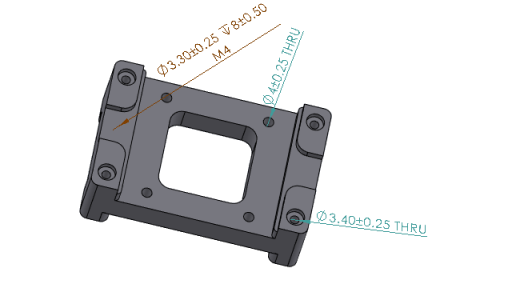

  1. Ouvrez une pièce ou un assemblage contenant des cotes bancales et créé avec les outils DimXpert.
  2. Dans le DimXpertManager, cliquez à l'aide du bouton droit de la souris sur une fonction et sélectionnez Editer la fonction.
  3. Dans le PropertyManager, sélectionnez la référence manquante avec la cote bancale et cliquez sur .
