Enregistrement des documents SOLIDWORKS sous des versions antérieures

Depuis SOLIDWORKS 2024, vous pouvez enregistrer des pièces, des assemblages et des mises en plan SOLIDWORKS créés ou enregistrés dans la dernière version de SOLIDWORKS en tant que documents entièrement fonctionnels dans une version précédente de SOLIDWORKS. Vous pouvez enregistrer les documents dans les deux versions antérieures. Pack and Go prend également en charge cette fonctionnalité.

Vous pouvez enregistrer des fichiers SOLIDWORKS 2024 au format des versions SOLIDWORKS 2023 ou SOLIDWORKS 2022. Cette compatibilité avec les versions précédentes vous permet de partager des fichiers avec d'autres utilisateurs qui possèdent l'une des deux versions précédentes de SOLIDWORKS. La rétrocompatibilité ne s'étend pas au-delà de ces deux versions.
Les utilisateurs de SOLIDWORKS doivent disposer d'une licence d'abonnement active pour accéder à cette fonctionnalité. Les utilisateurs de 3DEXPERIENCE sont des abonnés actifs par défaut.

Flux de travail

Vous devez traiter manuellement les éléments incompatibles dans ce processus. Les éléments incompatibles, tels que décrits dans le tableau ci-dessous, sont des éléments qui n'existent pas ou qui ne sont pas pris en charge dans la version précédente sélectionnée.

Recommandation : La résolution des éléments incompatibles peut modifier considérablement un modèle. Enregistrez une copie du modèle actuel et traitez les éléments incompatibles dans cette copie avant de l'enregistrer en tant que version précédente.

Pour enregistrer un document SOLIDWORKS en tant que version antérieure :

  1. Ouvrez ou enregistrez un document SOLIDWORKS dans la dernière version de SOLIDWORKS.
  2. Cliquez sur Fichier > Enregistrer sous.
  3. Dans la boîte de dialogue, pour Enregistrer sous le type, sélectionnez la version antérieure dans laquelle vous souhaitez enregistrer le document, puis cliquez sur Enregistrer.

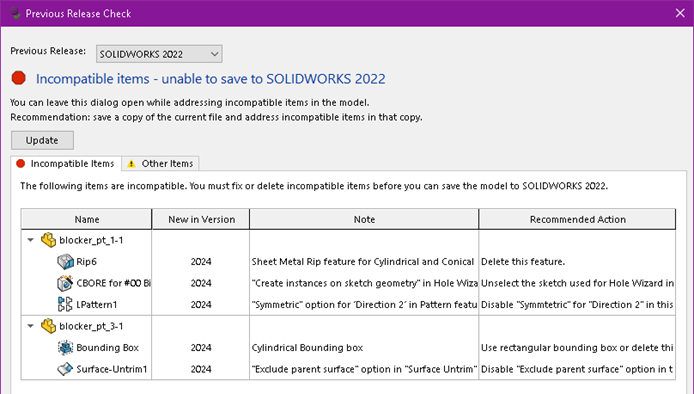

    Si le document contient des éléments incompatibles ou d'autres éléments, comme cela est décrit ci-dessous, la boîte de dialogue Vérification de la version précédente s'affiche. Sinon, le logiciel enregistre le document en tant que version précédente.

    Pour ouvrir cette boîte de dialogue à tout moment, cliquez sur Outils > Evaluer > Vérification de la version antérieure .
    Patte Description
    Eléments incompatibles Répertorie les éléments que vous devez traiter manuellement avant de pouvoir enregistrer le fichier sous une version antérieure de SOLIDWORKS. Si vous supprimez ou modifiez les éléments incompatibles, il est possible que cela modifie les propriétés de masse, la taille, la forme ou le comportement de reconstruction du modèle.

    Dans certains cas, vous devez supprimer l'élément incompatible. Dans d'autres cas, la modification d'une option de fonction peut résoudre l'élément incompatible. La liste des éléments incompatibles est dans l'ordre selon lequel ils apparaissent pour la première fois dans l'arbre de création FeatureManager.
    Autres éléments Répertorie les éléments que le logiciel supprimera automatiquement lors du processus d'enregistrement. Il s'agit d'éléments qui n'ont pas d'impact sur la reconstruction, les propriétés de masse ou la topologie du document, tels que les éléments d'affichage, comme les annotations ou les informations sur les mises en plan.
    Si le document contient uniquement d'autres éléments et aucun élément incompatible, dans l'onglet Autres éléments, cliquez sur Passer à l'enregistrement pour enregistrer le document dans la version précédente.

    Une fois que vous autres traité tous les éléments incompatibles, un message confirme que le document est entièrement compatible avec la version précédente sélectionnée.

  4. Répétez le processus d'enregistrement pour enregistrer le fichier en tant que version précédente.
