Outil de découpe

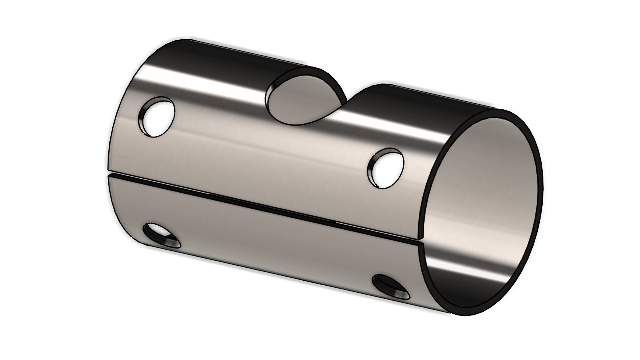

Vous pouvez utiliser l'outil de découpe pour créer des découpes dans des corps cylindriques et coniques creux ou à parois minces. En sélectionnant une arête sur une face cylindrique ou conique, vous pouvez mettre la pièce à plat en tant que tôlerie.

Dans les versions précédentes, si vous aviez une pièce cylindrique ou conique, vous deviez créer un écart intentionnel dans l'esquisse de base pour convertir la pièce en tôlerie.

SOLIDWORKS prend uniquement en charge les coupes droites, et non les coupes inclinées.

Pour utiliser l'outil de découpe dans une pièce cylindrique :
  1. Dans une pièce cylindrique ou conique creuse ou à paroi mince, cliquez sur Découpe (barre d'outils Tôlerie).

  2. Dans la zone graphique, sélectionnez :
    1. Une arête.

    2. Un point de référence sur le modèle.

      Le point de référence peut se trouver sur le modèle ou n'importe où dans la zone graphique. Si vous sélectionnez un point de référence qui ne se trouve pas sur le modèle, le logiciel projette le point sur le modèle.

  3. Spécifiez les options dans le PropertyManager et cliquez sur .

    Une fois la découpe terminée, vous pouvez convertir la pièce en tôlerie à l'aide de l'outil Insérer des plis .
