Bulles automatiques dans les armoires 2D

Vous pouvez insérer des bulles automatiques dans les mises en plan des mises en armoire SOLIDWORKS Electrical 2D.

Insertion de bulles automatiques dans les armoires 2D

Pour insérer des bulles automatiques dans les armoires 2D :

  1. Cliquez sur Mise en armoire > Bulles automatiques .
  2. Sélectionnez la vue de mise en plan dans laquelle insérer les bulles.
  3. Dans le PropertyManager, spécifiez les options et cliquez sur .

Le PropertyManager Bulles automatiques

Pour ouvrir ce PropertyManager :

  1. Cliquez sur Mise en armoire > Bulles automatiques .

Style de la ligne d'attache

Style de la ligne d'attache Spécifie le style prédéfini à appliquer aux lignes d'attache.
Bloc Spécifie le bloc à utiliser pour les bulles.
  Echelle Spécifie un nombre pour l'échelle à appliquer au bloc utilisé pour les bulles.

Disposition de bulle

Spécifie le type de répétition.
Pour les repères de bulle, vous pouvez uniquement spécifier les valeurs numériques. La spécification de formules n'est pas prise en charge.
Début. Affiche les bulles au-dessus du folio de mise en armoire.
Inférieure Affiche les bulles en bas du folio de mise en armoire.
Gauche Affiche les bulles à gauche du folio de mise en armoire.
Droite Affiche les bulles à droite du folio de mise en armoire.
Carré Affiche les bulles dans un carré entourant la mise en plan de l'armoire.
  Regrouper les bulles Affiche les flèches des bulles groupées avec moins d'inclinaison.
  Ignorer les occurrences multiples Insère des bulles uniquement pour la première instance d'une même référence constructeur.
  Ignorer les bornes N'insère pas de bulles pour le bornier.

Calque

Spécifie le calque sur lequel insérer les bulles.

Options

Insérer un tableau de nomenclature. Insère un tableau de nomenclature filtré à partir du contenu du document en cours.

Pour insérer un tableau de nomenclature, sélectionnez Insérer un tableau de nomenclature dans le PropertyManager Bulles automatiques. Cliquez sur pour ouvrir le panneau et insérer automatiquement la nomenclature de bulles automatiques.
  • Si un ou plusieurs tableaux de nomenclature sont déjà insérés, sélectionnez Mettre à jour le tableau de nomenclature afin de procéder à leur mise à jour.

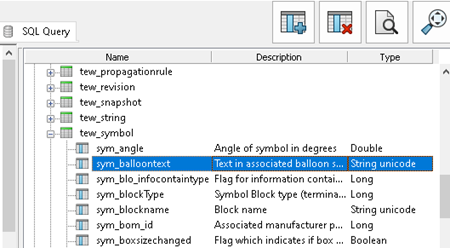

  • Le repère de bulle automatique est stocké dans la base de données et récupérable par le biais d'une requête, tandis que la ligne Report_Row est calculée pendant la génération de la nomenclature. Il n'existe pas de relation directe entre eux.
