Certains types de circuits sont associés à une vignette de références croisées (symbole graphique). Ces circuits sont associés à un symbole de niveau Enfant ou de Même niveau. Les symboles parents ne génèrent pas de vignettes de références croisées.
Lors de la génération des vignettes de références croisées, le logiciel répertorie l'ensemble des circuits associés au composant, les filtre pour ne garder que les circuits Enfant ou Même niveau, puis utilise la vignette de références croisées associée au type de circuit pour générer le graphique. Les numéros de bornes matérielles sont automatiquement ajoutés, ainsi que la position des symboles dans le projet électrique et dans les folios.
Les symboles parents ne génèrent pas de vignettes de références croisées.

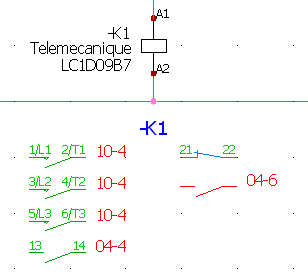

Dans l'exemple ci-dessus, on retrouve les 3 circuits de type Contact de puissance NO dans la colonne 4 du folio 10, et un contact NO dans la colonne 4 du folio 04. Le folio n'utilise pas le contact NF, appartenant à la référence constructeur, qui est mis en réserve. Le second contact NO (colonne 6 du folio 04) ne fait pas partie de la référence constructeur.
