Création de points de connexion

Vous pouvez créer des points de connexion (CPoints) de deux façons : à l'aide de SOLIDWORKS Routing Library Manager ou des outils du menu SOLIDWORKS Electrical.

SOLIDWORKS Routing Library Manager

Pour créer des points de connexion à l'aide de SOLIDWORKS Routing Library Manager :

  • Menu SOLIDWORKS Electrical 3D : Assistant de création de composants électriques.
  • Dans le menu, cliquez sur Outils > SOLIDWORKS Electrical > Assistant de création de composants électriques .
  • Dans le menu, cliquez sur Outils > Routage > Outils de routage > Routing Library Manager.

L'assistant de création de composants électriques vous permet d'ajouter des points de connexion pour relier des câbles, des brins de câble et des fils sur le composant.

Pour ajouter des points de connexion :
  1. Dans l'assistant, sous Points spécifiques à un routage :
    1. Sélectionnez Type de Cpoint.
    2. Cliquez sur Ajouter pour accéder à l'interface permettant de gérer les points de connexion.
L'option Cpoint n'est pas utilisée avec SOLIDWORKS Electrical 3D Routing (uniquement avec SOLIDWORKS Routing).

Menu SOLIDWORKS Electrical

Pour créer des points de connexion à l'aide du menu SOLIDWORKS Electrical :

  1. Dans le menu SOLIDWORKS Electrical, cliquez sur l'une des commandes suivantes :
    • Créer un CPoint avec les informations sur le circuit
    • Créer un CPoint avec la référence constructeur
    • Créer un point de câble (EwCable)

Définitions de CPoint

  • CPoint avec les informations sur le circuit. Permet de créer manuellement les points de connexion pour les fils ou les brins de câble. Saisissez le numéro du circuit et le numéro du point de point de connexion (voir Gestion des points de connexion) et sélectionnez le point d'esquisse dans la zone graphique.
  • CPoint à partir de la référence constructeur. Crée des points de connexion pour les fils ou les brins de câble à partir de la définition du circuit d'une référence constructeur. Cliquez sur Parcourir pour sélectionner une référence constructeur à partir de la boîte de dialogue Gestion des références constructeur, puis choisissez la référence dans la liste. Sélectionnez la liste, les bornes matérielles et les points d'esquisse, arêtes ou surfaces cylindriques correspondants dans la zone graphique.

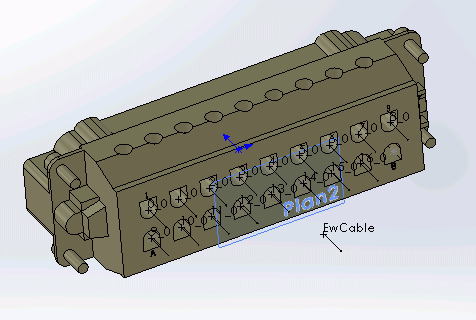

  • CPoint de câble. Crée des points de connexion pour les câbles. Cela correspond au point de coupure de l'isolant du câble. Créez un plan parallèle à la face sur laquelle vous souhaitez créer le point de connexion. Dans la zone graphique, sélectionnez le point d'esquisse, l'arête ou la surface cylindrique.
