Etiquettes d'equipotentielle

Vous pouvez accéder aux étiquettes d'équipotentielle et configurer les symboles qui les représentent.

Pour accéder aux étiquettes d'équipotentielle, cliquez sur un fil avec le bouton droit de la souris et sélectionnez Afficher / masquer les étiquettes d'équipotentielle.

L'étiquette d'équipotentielle affiche le numéro d'équipotentielle. Assurez-vous que la numérotation des fils est active.

Les étiquettes d'équipotentielle sont représentées par un symbole et des attributs pouvant afficher les données ou les propriétés associées à l'équipotentielle. Si vous souhaitez éditer les propriétés de l'équipotentielle et d'autres paramètres, cliquez avec le bouton droit de la souris sur une étiquette d'équipotentielle.

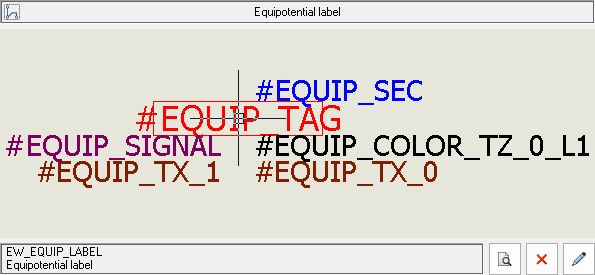

Configuration du symbole d'une étiquette d'equipotentielle

  1. Cliquez sur les paramètres du projet > onglet Graphique.

  2. Utilisez les options suivantes selon vos besoins :
    Option Description
    Ouvre le sélecteur de symboles permettant de sélectionner le symbole requis.
    Supprime le symbole.
    Ouvre l'éditeur de symbole afin de le modifier.

Les symboles qui représentent les étiquettes d'équipotentielle ne disposent pas de circuits ni de points de connexion. Dans les propriétés du symbole, sélectionnez Etiquettes d'équipotentielle dans le paramètre Type de symbole.
