Lorsque vous utilisez ce type de fichier de configuration, le connecteur est automatiquement dessiné avec un symbole.
La partie gauche de la boîte de dialogue affiche les paramètres de configuration dans cinq onglets. La partie droite montre un aperçu des paramètres.
Général
Permet de nommer la configuration et de saisir une description dans toutes les langues du logiciel.
Forme
Lors de l'insertion, le symbole du connecteur est automatiquement créé avec des paramètres de configuration.
- Taille

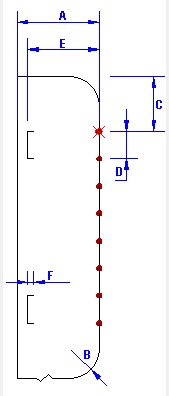

- Largeur : Saisissez la largeur du corps du connecteur (A). Vous devez combiner cette valeur avec le rayon du raccord pour obtenir la largeur totale du connecteur.
- Rayon du coin arrondi : Saisissez le diamètre du congé (B).
- Broches
- Distance jusqu'au premier point : Saisissez la distance entre le haut du connecteur et le premier point de connexion (C).
- Espace entre deux broches : Saisissez la distance entre deux points de connexion (D). Cette valeur doit correspondre à la distance entre deux conducteurs de fils.
-
Côté de la broche : Détermine si les broches du même circuit figurent sur un seul ou deux côtés. La liste contient quatre éléments (Droite, Gauche, Gauche et droite, Droite et gauche). Si vous sélectionnez Droite et gauche, la première broche du circuit est placée sur le côté droit, et les points suivants du même circuit sont sur le côté opposé. Un nouveau circuit recommence sur le côté droit. Pour chaque broche de chaque circuit, un symbole de point de connexion et un symbole de circuit sont insérés de chaque côté.
- Insérer un circuit de symbole : Permet de sélectionner l'option permettant d'insérer un seul symbole par circuit ou d'insérer le symbole de circuit pour chaque broche de chaque circuit.
- Peignes
Un peigne est un élément graphique qui regroupe plusieurs circuits. Pour générer un peigne, vous devez regrouper des circuits dans la référence constructeur attribuée au connecteur.
- Position du peigne : Saisissez la distance entre les points de connexion et le peigne (E).
- Largeur de dent du peigne : Saisissez la largeur de la ligne horizontale du peigne (F).
- Options
- Position du séparateur vertical : Si vous souhaitez placer une ligne de séparation verticale, saisissez la distance entre ce séparateur et le côté droit du connecteur. Conservez O pour ne dessiner aucun séparateur.
- Marge d'arrière-plan : Vous pouvez masquer les entités dessinées sous le connecteur en insérant automatiquement un masque. Entrez une valeur pour définir la marge du masque. La valeur O correspond au prolongement du connecteur.
- Type de référence croisée : Sélectionnez le niveau de références croisées par défaut. Il s'appliquera automatiquement aux symboles représentant le connecteur.
Attributs
- Information (haut).
Saisie de coordonnées pour le point d'insertion du symbole contenant les attributs, par rapport à l'angle supérieur gauche du symbole du connecteur (A) (B).
- Information (bas)
Saisie de coordonnées pour le point d'insertion du symbole contenant les attributs, par rapport à l'angle inférieur gauche du symbole du connecteur (C) (D).
Points de connexion
Les points de connexion sont nécessaires pour connecter le symbole aux conducteurs de fil.
Circuits
Lors de l'insertion, les circuits gérés sont composés de circuits provenant de la référence constructeur. La liste affichée dans la boîte de dialogue dépend des circuits associés à la classe Connecteur.
Cette fonctionnalité vous permet de dessiner le type de broche dans le symbole du connecteur.
Vous pouvez associer un symbole à chaque type de circuit qui sera inséré dans le point de connexion. Vous pouvez également gérer son angle d'insertion et son facteur d'échelle.
| Option |
Description |
|
Permet d'ouvrir le sélecteur de symboles afin de sélectionner le symbole voulu. |
|
Supprime le symbole. |
|
Ouvre l'éditeur de symbole afin de le modifier. |
