Vous pouvez insérer et spécifier des appareils.
Ouvrez le folio de mise en armoire correspondant à la localisation de l'armoire. Les références constructeur affectées à l'armoire, aux goulottes, aux rails ou aux accessoires apparaissent dans le panneau ancrable.
-
Insérez des goulottes en utilisant l'une des méthodes suivantes :
- Cliquez sur
.
- Cliquez sur la référence de l'appareil à l'aide du bouton droit de la souris et sélectionnez Insérer.
- Double-cliquez sur la référence de l'appareil.

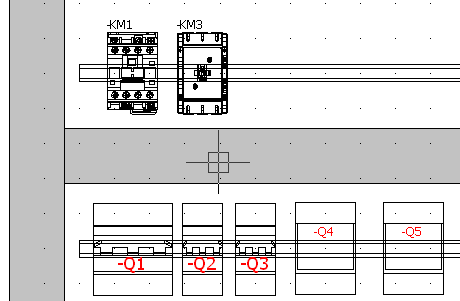

Si une vignette 2D a été associée à la référence constructeur, celui-ci est inséré. Si aucun symbole n'est associé, un symbole générique (par exemple EW_2D_CircuitBreaker pour un disjoncteur) est inséré en tenant compte des dimensions gérées dans la référence constructeur.
Si vous sélectionnez plusieurs composants, la boîte de dialogue Ordre d'insertion s'ouvre pour vous aider à gérer les symboles associés et à définir l'ordre d'insertion des vignettes 2D.
-
Pour modifier ou insérer un autre symbole :
-
Cliquez sur Autre symbole pour sélectionner un autre symbole associé à cette référence constructeur.
-
Sélectionnez l'angle de rotation de la vignette 2D et ajustez le sens d'insertion de celle-ci. Cliquez sur le point d'insertion dans l'interface graphique.
- Facultatif :
Sélectionnez Masquer l'arrière-plan pour placer des éléments derrière le nouvel élément.
Le facteur d'échelle sélectionné lors de l'implantation de l'armoire est affecté lors de l'implantation de l'appareil.
- Facultatif :
Copier l'appareil.
La copie d'un appareil existant dans l'interface graphique crée automatiquement un nouvel appareil, identique à la référence d'origine.
- Facultatif :
Cliquez à l'aide du bouton droit de la souris sur l'appareil et cliquez sur Ajouter une référence constructeur.
-
Dans la boîte de dialogue du constructeur, sélectionnez une nouvelle référence.
-
Confirmez la sélection pour insérer la vignette 2D.
